AC8040-OTP40秒 OTP语音芯片 产品资料

产品描述:半 环 导 环 体

    AC8040是一颗支持PWM和DAC输出的40秒的OTP语音芯片,音质效果好,共有8个I/O口,其中2个Input,6个简单I/O,简单I/O只能触发单段语音或用于马达和闪灯,外围仅需一颗104电容,产品方案成本极低.

40秒OTP-AC8040语音芯片原理资料 DataSheetAC8040原理图下载 右键点击另存为

OTP-AC8040语音芯片按键接线资料 DataSheetAC8040按键接线原理图下载

OTP-AC8040语音芯片单片机接线资料 DataSheetAC8040单片机串行通信资料下载

AC8040-AC8080语音芯片3V与4.5V供电接法不同资料 语音芯片AC8040的3V与4.5V接法差异资料下载

产品优势:

1, Otp-AC8040 内置电阻、外围没有元器件,外围电路只需要要104电容.

  整个方案的费用给您节省30%-50% . AT@CHIP

2, 工作电压2.4V—5V;输出方式:PWM&DAC .

3, 有8Pin和14Pin,3V和5V,DIP和SOP,裸片封装可以选择.

4, 唯一一款可以烧录裸片出货的OTP语音芯片产品,不需光罩费,音质和单价市场最优.

出货形式:

dip、 SOP、COB(可为积压盒专用)、裸片(已烧录好)。 其中裸片一块Wafer可以同时烧录4款不同的产品,直接绑定生产,大大地节约生产时间, dip、 SOP、COB 1天交货,裸片5-7天交货。

DataSheet原理图下载

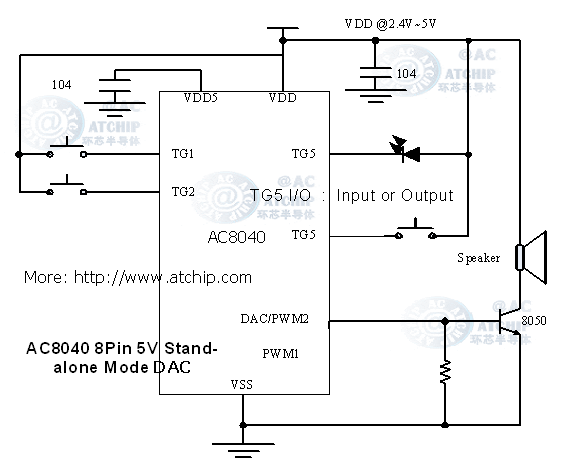

8脚40秒语音芯片OTPAC8040 /4.5 V供电按键模式接线图PWM直推喇叭



AC8040 40秒语音芯片OTP / 4.5V Stand-alone Mode PWM

8脚语音芯片OTP40秒AC8040 /4.5 V供电按键模式接线图PWM直推喇叭





40秒语音芯片OTP AC8040 /4.5 V供电按键模式接线图DAC三极管/供放/推喇叭



AC8040 40秒语音芯片OTP / 4.5V Stand-alone Mode DAC

8脚语音芯片OTP40秒  AC8040 /4.5 V供电按键模式接线图DAC三极管/供放/推喇叭

















8脚40秒语音芯片OTPAC8040 / PWM直推喇叭 串行通讯模式 接线原理图

8脚DIP8和sop8封装tg5做反馈Busy High 接线图见第8页



AC8040 / 4.5V Serial Mode PWM Reset TG5

8脚语音芯片OTP40秒AC8040 / PWM直推喇叭 串行通讯模式 接线原理图



AC8040 语音芯片OTP40秒 封装形式DIP8 / SOP8





AC8040 DIP8/SOP8

AC8040 封装形式DIP8 / SOP8







PIN

NAME

1

TG2

2

TG1

3

TG5

4

VSS

5

PWM2/DAC

6

PWM1

7

VDD5

8

VDD



AC8040_OTP40S 串行通讯应用说明



TG5复位信号 脉冲宽度范围1-2ms,建议值2ms
TG1触发信号 脉冲宽度范围50-100us建议值为80us
TG5给完复位信号后,等待时间1ms,TG1再给触发信号


触发一次一个声音,mcu高电平发出几个脉冲识别第几个声音,但在每次发出脉冲之前,必须个给otp复位



8脚40秒语音芯片OTP AC8040/8脚封装 PWM直推喇叭接线图(TG5反馈)

DIP8和SOP8无需反馈信号时(TG5做复位脚),请查看第4页和第5页.



AC8040 / 8pin 4.5V Serial Mode PWM Busy TG5 Reset TG2

8脚语音芯片OTP40秒  AC8040/8脚封装 PWM直推喇叭接线图(TG5反馈)



8脚40秒语音芯片OTPAC8040/8脚封装 三极管/供放 接线图(TG5反馈)





AC8040 / 8Pin 4.5V Serial Mode DAC Busy TG5 Reset TG2



>8脚语音芯片OTP40秒AC8040/8脚封装 三极管/供放 接线图(TG5反馈)







8脚40秒语音芯片OTPAC8040 / 3 V和5V供电接线方法和差异比较





AC8040语音芯片OTP40秒 8Pin / 3V Vs 5V Comparison



8脚语音芯片OTP40秒AC8040 / 3 V和5V供电接线方法和差异比较







相关产品:AC8020-OTP20秒 AC8080-OTPH80秒 AC4160-长秒数语音芯片

最新产品: AC9020-OTP20秒 AC9080-OTP80秒 AC9010-OTP10秒

新产品系列OTP语音芯片全面支持4.5V和3V,为您提供最加稳定的语音输出.
