OTP360s秒_ AC8360 -- 360秒长秒数OTP解决方案 / 原理图资料
产品描述:
AC8360是一颗支持PWM和DAC输出的360秒的OTP语音芯片,音质效果好,16位ADPCM解码,声音效果极好,其中4个Input,8个简单I/O,简单I/O只能触发单段语音或用于马达和闪灯,外围简单,有DIP8/SOP8和DIP16封装.是环芯公司2009年新推出的OTPG系列产品。
产品优势:
1, Otp-AC8360 内置电阻、外围没有元器件,5V供电仅需两个104电容(0.1uf,3V只需一个).
2, 工作电压2.4V—5.5V;输出方式:PWM&DAC .
3, 有8Pin和14Pin,3V和5V,DIP16和SOP8和DIP8,裸片封装可以选择.
4, 唯一一款可以烧录裸片出货的OTP语音芯片产品,不需光罩费,音质和单价市场最优.
5, 喇叭是8欧0.5W的,支持8欧阻值功率范围 : 0.25W-1W的喇叭.
6, DAC输出时470欧1/2W的电阻接在8050的输入脚和VSS脚.
7, 若使用3V供电时只需要第八脚(VDD)和第四脚(VSS)之间接一个104,把3V供电加在VDD上面及可,第七脚(VDD5)悬空,5V供电见下面原理资料,更多详细资料请致电环芯公司0755- 28149272 /29058191,进行咨询!
8, 注意: DIP8和SOP8封装的80S-OTP语音芯片,没有BUSY HIGH反馈信号脚位.DIP16才有反馈脚.
出货形式:
dip、 SOP、COB(可为挤压盒专用)、裸片(已烧录好)。 其中裸片一块Wafer可以同时烧录4款不同的产品,直接绑定生产,大大地节约生产时间, dip、 SOP、COB 1-3天交货,裸片5-7天交货。
AC8360 /5 V供电接线图PWM直推喇叭
AC8360 / 5V Serial Mode PWM |

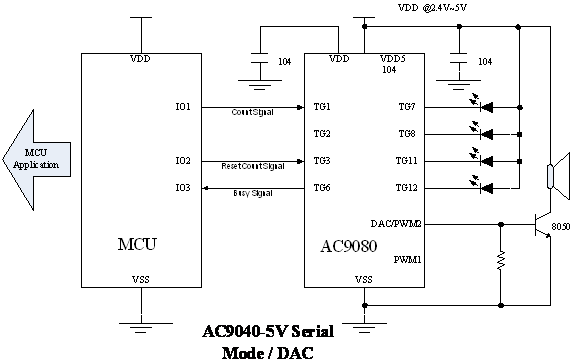

AC8360 /5 V供电接线图DAC三极管/供放/推喇叭
AC8360 / 5V Serial Mode DAC
|
AC8360 /5 V供电接线图PWM直推喇叭
AC8360 / 5V Stand-alone Mode PWM
|
AC8360 /5 V供电接线图DAC三极管/供放/推喇叭
AC8360 / 5V Stand-alone Mode DAC
|
AC8360 封装形式DIP8 / SOP8
AC8360 - DIP/SOP |
PIN |
NAME |
1 |
TG2 |
2 |
TG1 |
3 |
TG3 |
4 |
VSS |
5 |
PWM1 |
6 |
PWM2/DAC |
7 |
VDD5 |
8 |
VDD |
|
AC8360_OTP80S 串行应用说明
TG5对vdd复位 等待时间1ms
触发一次一个声音,mcu高电平发出几个脉冲识别第几个声音,但在每次发出脉冲之前,必须个给otp复位
附注: 以上资料暂时仅适用于AC8360-OTP80S/ DIP8和SOP8的芯片..
IO口只用到了TG1/TG2和TG3/别的IO指示部分只对DIP16的80sOTP芯片有效
出货形式:
dip、 SOP、COB(可为积压盒专用)、裸片(已烧录好)。 其中裸片一块Wafer可以同时烧录4款不同的产品,直接绑定生产,大大地节约生产时间, dip、 SOP、COB 1天交货,裸片5-7天交货。
DataSheet原理图下载
