三极管开关电路限流电阻怎么选取
来源：https://www.bilibili.com/opus/811529135927066630

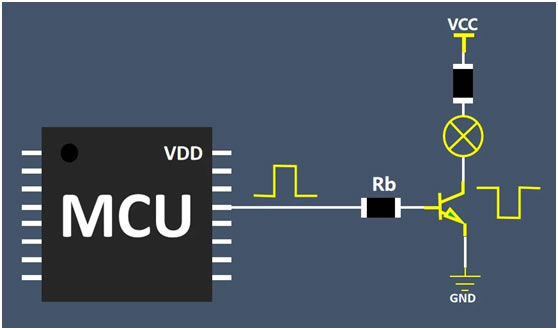

这是一个MCU驱动小功率器件的电路，这里仅用小功率灯珠代替负载，电路中用到了一个NPN的三极管，这个三极管在这里充当一个开关。

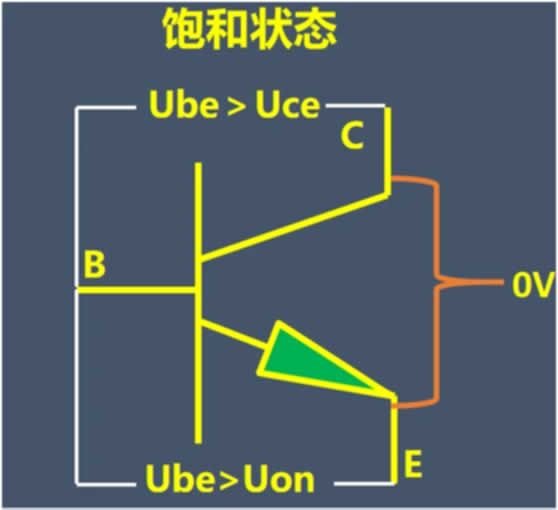

三极管当作开关时其工作在饱和状态，BE间的电压要大于开启电压，同时BE间的电压大于CE间的电压，CE间的电压可以近似的看成是0。
当MCU输出低电平，三极管截止，没有电流流过负载。
当MCU输出高电平，三极管饱和导通，负载有电流流过，那么怎么去选取三极管基极的限流电阻RB呢？

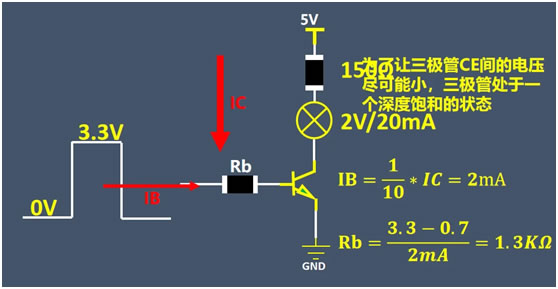

假设MCU输出的低电平是0V，高电平是3.3V，灯珠的导通压降为2V，额定工作电流为20mA,又因为三极管饱和导通时CE电压约为0，所以可以计算出灯珠的限流电阻取150欧姆。
为了让三极管CE间的电压尽可能小，三极管处于一个深度饱和的状态，一般三极管基极的电流取集电极电流的十分之一，这里也就是2mA，三极管导通电压取0.7V，所以有Rb为1.3K欧姆。
所以MCU通过三极管驱动这个灯珠的电路就是这个。
Rb=1.3kQ 3.3V/3V供电时极高电平2.8伏左右

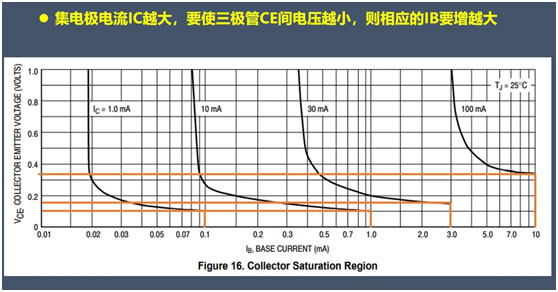

如果三级管集电极电流比较大，这里IB的取值可能要大于IC的十分之一，才能使ce间的电压尽可能小。
这个图说明如果B极电流越大，CE电压差就越小，相应的灯的电压越小。
MCU上电时其IO一般为输入状态，所以为了让三极管上电时有一个确定电平，这个电路还会在三极管基极加一个下拉电阻，取值一般是10K，这个10K电阻会分走基极大概0.07mA的电流，这个对于基极的电流来说是可以忽略的。
需要注意的是，上面计算的基极限流电阻，在IC电流不大时是有比较大的余量的，所以在一定范围内增大RB，三极管还是会工作在饱和状态，电路任然能正常工作。
