AC8DC20双音圣诞20首水晶音乐 (音乐IC原理接线图)
水晶圣诞20首双音音乐IC/AC8DC20原理图下载
双音圣诞二十首音乐IC描述资料简介:
AC8DC20是一颗PWM声音输出的双音水晶音乐芯片,共有20首圣诞系列水晶音乐, 音质效果好,共有3个I/O口,其中1个按键,1个随节奏输出闪灯,1个Busy Low 低电平输出, 可以用来连马达,无任何外围(不需104电容),产品方案成本极低.
双音圣诞二十首音乐IC产品参数:
触发方式:OKY:L/U/R,(圣诞音乐选曲键,顺序选取;Voice-Selectfunction)
输出信号:IO1: Flash with melody (Sink)
IO2: Busy Low (输出)
工作电压:VDD:DC1.8~5.5V
静态电流:Isb≤0.1uA@4.5V
工作电流: (无负载) Iop: 1.5mA @4.5V
IO输入电流:Iih:12uA@4.5V
IO输出电流:Iol:33mA@4.5V
内置震荡电电阻:INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式:
COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片(已烧录好),裸片3-5天交货,COB绑好7-10天交货。
全部试听请点击下载:
圣诞20首AC8DC20下载 右键可另存为
音乐曲目:水晶圣诞音乐18首,水晶音乐系列
Jingle Bells 铃儿响叮当 + O Christmas Tree 哦,圣诞树 |
The First Noel第一首圣诞颂+ We Wish You a Merry Christmas 祝你圣诞快乐 |
O Holy Night 神圣夜晚 + Hark! The Herald Angels Sing听天使们高声唱 |
Ave Maria 圣母颂 + O Little Town Of Bethlehem小城伯利恒 |
Jesus, Joy Of Men’s Desiring耶稣,人们仰望喜悦 + Deck The Halls 布置圣诞家 |
Angels We Have Heard On High天使歌唱在高天+ Joy To The World普世欢腾 |
O Come All Ye Faithful耶稣礼赞+ It Came Upon Midnight Clear缅想当年时方夜半 |
Silent Night 平安夜 + Upon The Housetop在屋顶上 |
White Christmas 白色圣诞节 + Santa Clause is Coming to Town圣诞老人进城来 |
The Twelve Days of Christmas 12天的圣诞节 + Frosty The Snow man 皑皑雪人 |

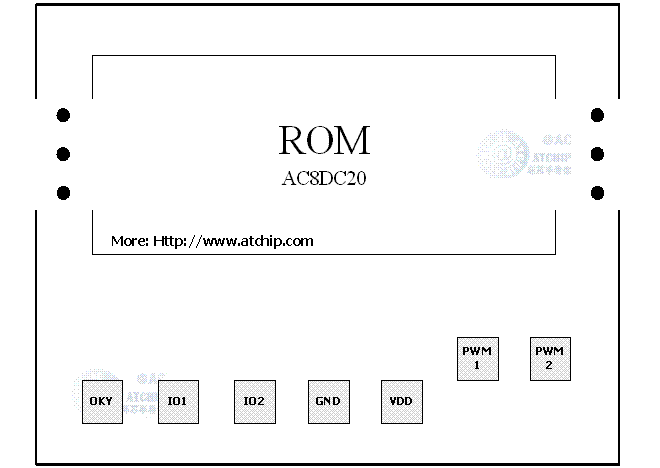

芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um(晶元)
晶片底盘接地或悬空
AC8DC18双音音乐语音芯片接线图PWM直推喇叭
圣诞音乐IC / 圣诞音乐芯片18首常见应用场合:

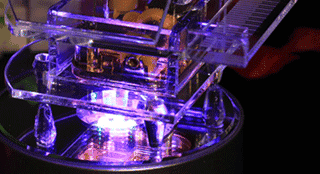

1, 水晶 音乐盒,音乐琴,电子音乐琴,电子八音琴,八音盒音乐铃,水晶钢琴音乐盒,Musical Movement。

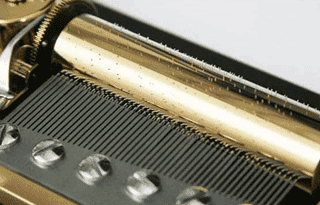

2, 八音盒音乐铃替代,八音盒主要指机械发音器的音乐盒,1796年由瑞士钟表匠安托法布尔发明,转动盒内的链环,可自动演奏音乐。有排布了针头状突起的铜筒或唱盘,随着转筒或唱盘的旋转,针状突起拨动经调谐的钢簧片发声,译码出成段的音乐。
3, 音乐水晶球,魔法水晶球,八音琴音乐铃,圣诞水晶球。魔法森林,音乐城堡等等
4, 相关图样: 水晶音乐盒,圣诞音乐盒,八音盒
音乐芯片系列裸片绑定图 (AC80F2 供参考)
对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.
若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.
PCB大小规格(AC80F2):
直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
更多音乐芯片IC产品如:圣诞音乐ic系列,情歌音乐ic系列,儿歌音乐ic系列,门铃音乐IC系列,水晶圣诞音乐等等
请访问:/musicic.asp
