叮咚门铃IC / 叮咚门铃音乐芯片资料

叮咚门铃芯片芯片资料/AC8DD12原理图下载 右键点击可以另存为 全新升级,极致价格,sop8预定量大0.33元

全新升级产品资料 请点击进入 最新PDF贴片叮咚芯片原理图下载

叮咚门铃IC / 叮咚门铃芯片资料:(此产品已更新,请从上面进入最新版产品资料

AC8DD12是一颗高性能集成MCU的高品质的双音门铃音乐芯片合成IC,共有2首音乐,一首是叮咚一声,另一首是叮咚两声,直接PWM驱动喇叭的叮咚门铃芯片, 音乐合成方式为可编程式的方波和包络线,音乐音质效果好,音量大音色逼真,共有3个I/O口,其中1个叮咚1声DD1,另1个为叮咚2声DD2,还有一个是3HZ闪灯输出,让您能充份感受到现场乐器的那种真实感。

AC8DD12门铃IC 同时支持出OTP硬封装SOP8贴片封装形式,OTP叮咚门铃芯片是一种能够存放最长10秒钟的语音或者近200秒的双通道音乐的音乐芯片,应用线路极其简单,1.8V低电压仍能正常发声,3V和4.5以下供电时无任何外部元器件,复位和内部供电方面稳定,同时解决了部份4.5V以上供电情况下,电压过高时的电流声音杂音,提供了宽电压支持的5V高电压专用电源IO口,语音效果输出稳定.。

叮咚门铃芯片曲目列表:
1 叮咚两声/ 叮咚2声 DingDong DingDong 2 叮咚/ 叮咚1声 DingDong

全部试听请点击下载:      叮咚门铃芯片IC AC8DD12下载 右键可另存为



叮咚门铃IC / 叮咚门铃芯片的优势:

触发方式:DD1 1Sound Key: L/U/R( 叮咚门铃一声音乐播放键,长按长响)
DD2 1Sound Key:: E/U/I(叮咚门铃二声音乐播放键,按一次响一次)
输出信号:To:3Hz (每秒3下/6Khz)
工作电压:VDD:DC2~5.5V,推荐使用是3.0V和4.5V
静态电流:Isb≤0.1uA@4.5V
工作电流: (无负载) Iop: 1.5mA @4.5V IO输入电流:Iih:12uA@4.5V
IO输出电流:Iol:33mA@4.5V
内置震荡电电阻:INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.

提供多种产品选择方案,出货形式选择多:
1),直插9Pin模块COB (九个脚的AC80M直插COB,需要定制)
2),直插10Pin模块COB (十个脚的AC90A直插COB,需要定制)
3),SOP8贴片八脚(主打),裸片封装可以选择。

掩膜成品芯片可以小批批,也可以直接掩膜出货,价格成本便宜,转换灵活,是首单试单时的最佳解决方案,
同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础。


叮咚门铃音乐曲目:叮咚门铃音乐IC共2首叮咚



1

叮咚两声 / 叮咚2声

DingDong DingDong

2

叮咚 / 叮咚1声

DingDong





和弦门铃音乐IC / 门铃音乐芯片2首常见应用场合:

可视门铃,楼宇对讲,无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,可视对讲门铃,可视对讲系统,楼宇可视对讲,楼宇对讲,别墅可视对讲系统,猫眼门铃。
无线可视门铃是一款电子设备,具备“集体化控制”独特优势的双向智能网络控制系统平台,完全依照人们的需求以及现代家居生活需要而研发。无线可视门铃简介无线可视门铃英文名称是 wireless Video door phone或wireless Video door bell。

4, 相关图样:

智能猫眼可视门铃,
可视对讲系统,别墅可视对讲系统,猫眼门铃,门内外语音对讲
可视对讲门铃,可视对讲系统,楼宇可视对讲,楼宇对讲,别墅可视对讲系统,猫眼门铃,门内外语音对讲,门铃芯片 可视门铃,智能猫眼可视门铃,可视对讲门铃,可视对讲系统 可无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,楼宇对讲,别墅可视对讲系统
智能猫眼可视门铃,可视对讲门铃,可视对讲系统,楼宇可视对讲,楼宇对讲,别墅可视对讲系统, 智能猫眼可视门铃,可视对讲门铃,可视对讲系统,别墅可视对讲系统 可视门铃,楼宇对讲,无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,可视对讲门铃,可视对讲系统 可视门铃,无线门铃,可视对讲系统,门内外语音对讲
门内外语音对讲,无线门铃,高端门铃产品 请按门铃,门铃芯片可视对讲系统





芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um(晶元)

晶片底盘接地或悬空

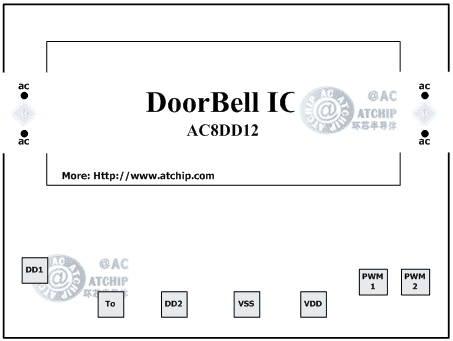

叮咚门铃芯片裸片图

Note注意事项:
*** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地VSS
*** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap.
VDDVSS之间在4.5伏或者大电流供电时需加一颗104去噪音. 3V供电时建议保留0.1uf电容。
贴片8脚芯片只有播放,选曲,和3HZ busy输出脚。





AC8DD12和弦音乐门铃IC芯片接线图PWM直推喇叭


叮咚门铃芯片接线电路







AC8DD12 SIP COB Information 直插COB软封装资料

/// 最常见语音芯片COB封装形式







AC8DD12-SIP AC80E 单列直插COB脚位资料



软封装OTP语音芯片原理图



直插1-6脚顺序为从左至右.

直插语音COB脚位资料AC80E
请参照实际样品情况.



实物图片,仅供参考.
若有改动,恕不另行通知.
语音COB芯片图片样品



直插6脚COB脚位资料:


PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS



SIP 5Pin COB Package Information 5脚直插COB软封装资料

点击链接进入详细尺寸资料页面

/// 最常见语音芯片COB软封装形式



AC83E 语音标准品系列

Sip 5Pin COB AC80F
单列直插COB脚位资料

ac80f_sip5PinPcb原理图形

直插1-5脚顺序为从左至右.

PCB板高10mm,宽15.5mm



直插语音COB脚位资料AC80F
请参照实际样品情况.

实物图片,仅供参考.
若有改动,恕不另行通知.

ac80f_sip5PinCob实物图片

直插5脚COB脚位资料:

PIN
NAME
1
Ka1
2
PWM1
3
PWM2
4
VDD
5
VSS



AC8DD12 封装形式DIP8 / SOP8




AC8DD12- SOP8
叮咚门铃芯片IC
OTP 8脚硬封装芯片资料

    AC8DD12叮咚门铃芯片DIP8SOP8硬封装DIP8/SOP8图片



最常用最常见的硬封装形式:

直插八脚DIP8封装和
贴片八脚SOP8封装

To为3Hz功能


PIN
NAME
1
VDD5(新版此脚位空)
2
PWM2
3
PWM1
4
VDD
5
VSS
6
To
7
DD1 1sound Key
8
DD2 2Sound Key



OTP版本产品资料下载(此产品已升级)



DIP8双列直插封装尺寸大小 (PDIP SIZE):
DIP8双列直插封装

SOP8贴片芯片封装尽寸大小(SOP SIZE):



SOP8贴片芯片封装尽寸大小(SOP SIZE):





叮咚门铃芯片输出状态Ding Dong IC Output status (for To):

A. Stand by Status. (High/Low Status):
(1). Busy_High active : 播放时输出高电平。(Drive输出)
(2). Busy_Low active : 播放时输出低电平。(Sink输出)
B. Busy Low Active, Stop Low Pulse. 停止播放时输出低电平脉冲。
C. Busy High Active, Stop High Pulse. 停止播放时输出高电平脉冲。
D. LED Flash at 6 Hz. 播放时 LED 6Hz Sink输出闪烁。
E. LED Flash at 3 Hz. 播放时 LED 3Hz Sink输出闪烁。
F. LED Flash at 12 Hz. 播放时 LED 12Hz Sink输出闪烁。
G. QIO signal Arbitrary Output with voice. 随音乐节奏闪烁。


叮咚门铃芯片输出状态Ding Dong IC

Note注意事项:
是指以 6kHz 的播放速度时LED闪烁的频率;不同的播放速度,LED闪烁的频率也会不同。
*** Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
All output pins support large-current output and can directly drive high brightness LED. (Iol=20mA @VDD=3V)
所有的输出脚都可提供大电流來直推高亮度LED。(Iol=20mA @VDD=3V)



叮咚门铃芯片系列裸片绑定图样例 (AC80F2 供参考)

对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.

若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.

COB绑定图纸,常规音乐芯片语音COB



PCB大小规格(AC80F2):

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.



更多音乐芯片IC产品如:圣诞音乐ic系列,情歌音乐ic系列,儿歌音乐ic系列,门铃音乐IC系列,水晶圣诞音乐等等
请访问:/musicic.asp





相关产品:

AC80M12-电话铃音12首   AC8DC03-圣诞三首3首 AC8DB10-和弦音乐闹钟10首   AC80E12-儿歌12十二首

AC8FM28-门铃二十八首   AC8DC18-圣诞28首十八首   AC8DC20-圣诞20首(水晶音乐系列二十首)

AC8DML1-叮咚一声   AC80M02-语音叮咚二声   MusicIC音乐芯片   AC8DM03-最常见的三声门铃三首

BabaCarrierIC童车芯片   AC8DME2-音乐叮咚二声   AC3Y710-警报声音效片   ChristmasIc圣诞芯片

AC8FM16-4和弦16首   AC8FM58-和弦58首门铃   DoorbellIC门铃芯片    AC8DD12-叮咚门铃芯片

AC3JD03门磁警报叮咚   AC8JM20-门磁门铃20手   AC8DM18-双音门铃18首   AC3CM13-三声叮咚芯片

AC3M01单音警报   AC3L710-门磁警报音效片   AC9561-四声警报芯片   AC8DM63-门铃芯片63首

AC3W830防狼器报警芯片   门磁警报芯片选型   录放芯片-ISDic   AC3CM12-语音叮咚芯片


以上产品均可配常规COB出货,挤压盒PCB板,直插单面PCB等,如:

AC80E5常规6脚语音芯片COB   AC80F直插常规5脚语音芯片COB   AC80J挤压盒COB.

ICdip8封装和线路板   ICsop8封装和线路板   AC90A门铃10脚COB板.
