OTP语音芯片 串行通讯模式（三线通讯）时序资料 / 单片机与MCU连接方法
适用于OTP系列：
OTPG系列语音芯片： AC9020，AC9040，AC9080
OTPH系列语音芯片： AC8080
语音芯片串行通信模式时序接线图 单片机MCU连接方法 PDF 下载 右键点击另存为
TG1=Edge/Unhold/Retriger TG2
(or TG3)=Reset PIN
TG3=Busy High
OTP语音芯片串行通信模式时序 / DAC外接功放电路声音输出模式
DAC第一个脉冲后低电平等待时间长度是100ms
建议：Reset PIN (TG2 or TG3) 复位脉冲时长用2ms高电平，然后2ms低电平后，再给TG1脉冲脚位发100us信号
OTPG 系列OTP语音芯片 Serial Mode Timing 串行通信模式 时序 / PWM直推喇叭模式
PWM的脉冲时长都为100us
更多相关资料，请访问/otp.asp
语音芯片 Serial Mode / 串行通讯触发模式 三极管功放推喇叭 / MCU单片机连接方法
MCU单片机与语音芯片DAC应用电路方案接线图 (AC9080为例)
更多相关应用资料说明:
导 环 体
差异比较应用电路资料适用于环芯公司的AC8040和AC9080两款OTP语音芯片.
其它产品使用仅供参考
此份资料是AC8040/8脚封装OTP语音芯片资料，更多请访问otp主页面
AC8040_OTP40S 串行通讯方式应用简要说明
TG2对vdd复位, 高电平信号2ms,复位信号后等待时间800us,
再给TG1高电平脉冲信号
触发一次一个声音，mcu高电平发出几个脉冲识别第几个声音，但在每次发出脉冲之前,必须先给otp复位
更多资料请参照:/otp/TriggerSerialModeUserGuide.asp
(附接线参考图,更多详细资料请访问相关产品原理图)

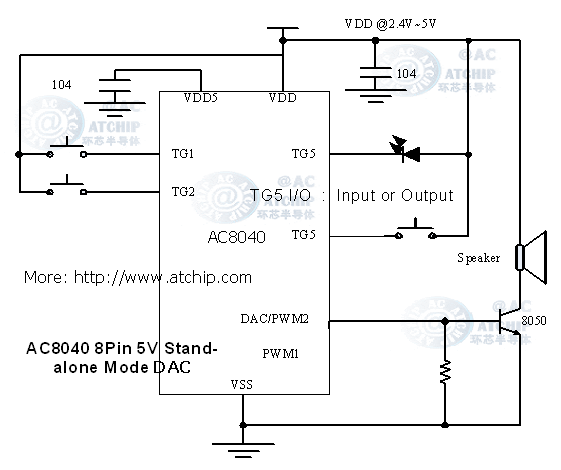

8脚语音芯片OTP40秒AC8040 /4.5 V供电按键模式接线图PWM直推喇叭
AC8040 8Pin / 4.5V Stand-alone Mode PWM
|
(附脚位资料,更多详细资料请访问相关产品原理图)
PIN Descriptions
PIN NAME |
I/O |
Function |
TG1 |
INPUT |
Key Stand-alone Trigger Mode : TG1 is used to trigger the maximum 32 Voice Group one by one sequentially. |
|
|
Serial Trigger Mode : TG1 is used to trigger the maximum 64 Voice Group. |
|
|
CPU Command Mode : TG1 is used as Data Input Pin (DIO1). |
|
|
|
TG2 |
INPUT |
Key Stand-alone Trigger Mode : TG2 is used to trigger the maximum 21 Voice Group one by one sequentially. |
|
|
CPU Command Mode : TG2 is used as Clock Pin (CLK). |
|
|
|
TG5 |
INPUT |
Key Stand-alone Trigger Mode : TG5 is used trigger Only One Group. |
|
|
Serial Trigger Mode : TG5 is used to trigger the maximum 64 Voice Group |
|
|
CPU Command Mode : TG5 is used as Data Input Pin (DIO2). |
|
|
As a RESET PIN |
|
OUTPUT |
As Output PIN , Output the BUSY or Flash Signal . |
|
|
|
PWM1 |
OUTPUT |
As a PWM PIN , can Directly drive the Speaker . |
|
|
|
PWM2 |
OUTPUT |
As a PWM PIN , can Directly drive the Speaker . |
|
|
As a DAC PIN , 8 bit D/A Current Output.? |
|
|
|
VDD5 |
INPUT |
Power Supply PIN |
|
|
|
VDD |
INPUT |
Power Supply PIN , Connected with VDD5 @ 2.4~3.6 V Working Voltage. |
|
|
Power Supply PIN , Connected with a 0.1 uF to VSS. @3.6~5V Working Voltage. |
VSS |
INPUT |
Connected to Ground. |
相关产品：AC8020-OTP20秒 AC8080-OTPH80秒 AC8040-OTP40秒
最新产品: AC9020-OTP20秒 AC9080-OTP80秒 AC9010-OTP10秒
新产品系列OTP语音芯片全面支持4.5V和3V,为您提供最加稳定的语音输出.
