AC80M九脚9Pin线路板PCBA
AC80M九脚9Pin线路板语音IC软封装COB描述:
AC80M是深圳市环芯半导体有限公司推出的直插常规9脚语音芯片软封装COB产品,板高1.15cm,宽2.15cm,矮板需定制，更少的高度空间占用，可以按客户的需求定做菲林和电路，提供稳定性能的语音输出.同时在功能方面可以有更多的电路改进.
语音芯片主要封装有两种:
一,语音IC软封装COB(Chip On Board),一种邦定好晶元裸片的PCB板封装形式(PCBA上面有一个小黑块的)
同时可以根据客户需求进行PCB开发设计,不收取相关设计费用.
二,语音IC硬封装形式:
常见的有:
1, SOP8八个脚的贴片封装和DIP8八个脚的双列直插封装(特常用,体积少,一般的功能都是够用的);
AC80M-原理图下载DataSheet Download. 右键点击可以另存为。

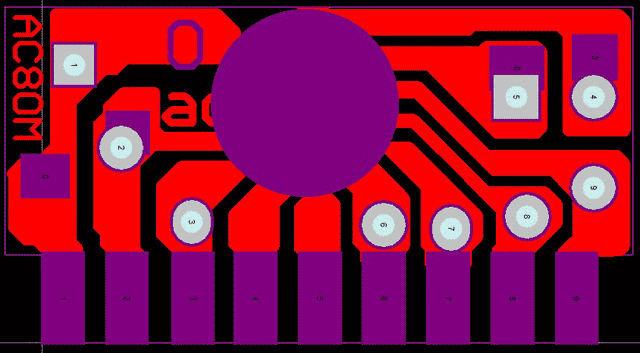

PCB大小规格尺寸(AC80M语音芯片软封装COB尺寸基本脚位)：
直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
请参照实际样品情况. 直插1-9脚顺序为从左至右.
| PCB板厚度为1mm |
金手指Pin间距 |
0.9 |
8 |
|
7.2 |
| |
|
|
|
金手指Pin与边的间距 |
1.25 |
2 |
|
2.5 |
| |
|
|
|
金手指Pin宽度 |
1.3 |
9 |
|
11.7 |
| 溢出部分0.05mm |
两边金手指溢出 |
0.05 |
2 |
|
0.1 |
|
|
|
|
|
|
|
|
总长求和: |
21.5 |
环芯公司语音芯片封装选择的产品优势：
提供多种产品选择方案,出货形式选择多:
喇叭是8欧0.5W的,支持8欧阻值功率范围 : 0.25W-1W的喇叭. |
|
SIP 9Pin COB Package Information 语音芯片9脚直插COB软封装资料
/// 最常见语音芯片COB软封装形式 AC80M
AC8FM36 –和弦门铃芯片 IC
Sip 9Pin COB AC80M
单列直插COB脚位资料
21.5mm*11.5mm（X*Y）
请参照实际样品情况.
直插1-9脚顺序为从左至右.

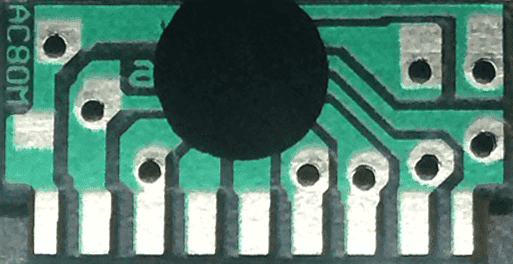

实物图片PCB,仅供参考.
若有改动,恕不另行通知. |
直插语音COB脚位资料AC80M
实物图片PCBA,仅供参考.
直插9脚COB脚位资料:
PIN |
NAME |
1 |
Busy High |
2 |
3Hz |
3 |
Play Key |
4 |
Selected Key |
5 |
Volume Control |
6 |
NC |
7 |
PWM1 |
8 |
PWM2 |
9 |
VDD |
|
AC80M12 -电话铃声芯片 IC
Sip 9Pin COB AC80M
九脚单列直插COB脚位资料
请参照实际样品情况.
直插1-9脚顺序为从左至右.
实物图片PCB,仅供参考.
若有改动,恕不另行通知. |
直插语音COB脚位资料AC80M
实物图片PCBA,仅供参考.
直插9脚COB脚位资料:
PIN |
NAME |
1 |
OSCo震荡o |
2 |
OSCi震荡i |
3 |
S3警报声 |
4 |
S2消防车 |
5 |
S1救护车 |
6 |
BZ放大推喇叭 |
7 |
LH循环 |
8 |
BD串电阻推喇叭 |
9 |
VSS负极地 |
10 |
VDD 正极 |
|
AC80M-原理图下载DataSheet Download.
更多封装资料,请访问公司网站: http://www.atchip.com/yuyinxinpian/ICPackageDipSopCob.asp
相关资料：
DIP8脚语音芯片/直插八脚语音芯片
SOP8脚语音芯片/贴片八脚语音芯片
6Pin直插常用线路板COB/AC80E8
5Pin直插常用线路板COB/AC80F
挤压盒线路板三个洞洞PCB/AC80J
贺卡专用PCB线路板（4.5V三颗AC10电池）/AC60E
纽扣电池三伏PCB线路板（3V两颗AC10电池）/A90Y
CR2032电池CMOS电池3V光控线路板 / AC80A
9Pin线路板（矮板需定制，更少的高度空间占用） / AC80M
推荐环芯公司系列产品:
AC3030_OTP30秒 AC3060_OTP60秒 AC3120_OTP120秒(长秒数语音OTP)
AC8040-OTP40秒 AC9020-OTP20秒 AC9080-OTP80秒
以上产品均可配常规COB出货,挤压盒PCB板,直插单面PCB等,详见常用线路板封装资料总汇
如:AC80E8常规6脚语音芯片COB,AC80F直插常规5脚语音芯片COB,AC80J挤压盒COB板.
AC80E5小线路板6脚COB AC60E贺卡PCB线路板COB AC90Y3VAG10纽扣电池2颗线路板COB
Sop8封装资料和COB AC80A3VCR2032CMOS电池线路板COB AC90A十脚9Pin线路板
