和弦音乐门铃IC / 和弦门铃芯片36首芯片资料

和弦门铃芯片36首芯片资料/AC8FM36原理图下载  右键点击可以另存为

门铃IC / 门铃36首音乐芯片资料:


  AC8FM36是一颗高性能单晶片CMOS音乐和语音合成IC,直接PWM驱动喇叭的音乐门铃芯片, 音乐合成方式为可编程式的方波和包络线,音质效果好,共有2个I/O口,其中1个选曲键,另一个为播放键,外围无元器件,应用电路简单,价格低,有着很好的产品方案成本优势

     AC8FM36门铃IC同时支持出OTP硬封装形式,OTP门铃是一种能够存放最长10秒钟的语音或者近200秒的双通道音乐的音乐芯片,应用线路极其简单,1.8V低电压仍能正常发声,3V和4.5以下供电时无任何外部元器件,复位和内部供电方面稳定,同时解决了部份4.5V以上供电情况下,电压过高时的电流声音杂音,提供了宽电压支持的5V高电压专用电源IO口,语音效果输出稳定。

曲目列表:1 叮咚/ 叮咚1声 DingDong 2 致爱丽斯 For Elise 3 西敏寺钟声 Westminster Abbey 4 叮咚叮咚 / 叮咚两声 DingDong DingDong 5 爱的罗曼史 Romance De Amor 6 阿拉伯曲 The Best Arabian 7 莫斯科郊外的晚上 Moscow Nights 8 恭喜你 Congradulations to you 9 斗牛士之歌 Toreador Song 10 铃儿响叮当 Jingle bell 11 圣诞歌 merry christmas 12 南泥湾 south mire gulf 13 爱的音乐盒 Love music box 14 俄罗斯民歌 The Russian folk songs 15 世界之巅 Top of the World 16 雨中浪漫 The rain is romantic 17 苏珊娜 Shusanna 18 音乐瞬间 Moments Musicaux 19 小步舞曲 Minuet 20 春天在哪里 Where is the spring 21 回忆 memory 22 祝酒歌 Toast Song 23 胡桃夹子 the Nutcracker 24 土耳其进行曲 Rondo Alla Turca 25 漫步舞曲 Walking dance 26 蓝色的爱 Love Is Blue 27 新年好 happy new year 28 天空之城 The Castle in the Sky 29 小天鹅 Little Swan Dance 30 喀秋莎 Katyusha 31 机器猫 The machine cat 32 摇篮曲 lullaby 33 森林曲 Forest song 34 生日快乐 Happy birthday to you 35 叮 Ding 36 咚叮 DongDing

全部试听请点击下载:      和弦音乐门铃芯片IC AC8FM36下载 右键可另存为



门铃芯片产品参数:

  触发方式:Selected Key :L/U/R,(门铃音乐选曲键,顺序选取;Voice-Select function)
Play Key : E/U/I, (门铃音乐播放键,Trigger OKY selected melody)
  输出信号:Test: Busy Low
  工作电压:VDD:DC1.8~5.5V
  静态电流:Isb≤0.1uA@4.5V
  工作电流: (无负载) Iop: 1.5mA @4.5V   IO输入电流:Iih:12uA@4.5V
  IO输出电流:Iol:33mA@4.5V
  内置震荡电电阻:INT_OSC:+/-1.5%误差
  支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
  出货形式:
  COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片(已烧录好),裸片3-5天交货,COB绑好7-10天交货。

门铃音乐曲目:门铃音乐IC 36首十八首





1

叮咚叮咚 / 叮咚两声

DingDong DingDong

2

致爱丽斯

For Elise

3

西敏寺钟声

Westminster Abbey





1 叮咚/ 叮咚1声 DingDong
2 致爱丽斯 For Elise
3 西敏寺钟声 Westminster Abbey
4 叮咚叮咚 / 叮咚两声 DingDong DingDong
5 爱的罗曼史 Romance De Amor
6 阿拉伯曲 The Best Arabian
7 莫斯科郊外的晚上 Moscow Nights
8 恭喜你 Congradulations to you
9 斗牛士之歌 Toreador Song
10 铃儿响叮当 Jingle bell
11 圣诞歌 merry christmas
12 南泥湾 south mire gulf
13 爱的音乐盒 Love music box
14 俄罗斯民歌 The Russian folk songs
15 世界之巅 Top of the World
16 雨中浪漫 The rain is romantic
17 苏珊娜 Shusanna
18 音乐瞬间 Moments Musicaux
19 小步舞曲 Minuet
20 春天在哪里 Where is the spring
21 回忆 memory
22 祝酒歌 Toast Song
23 胡桃夹子 the Nutcracker
24 土耳其进行曲 Rondo Alla Turca
25 漫步舞曲 Walking dance
26 蓝色的爱 Love Is Blue
27 新年好 happy new year
28 天空之城 The Castle in the Sky
29 小天鹅 Little Swan Dance
30 喀秋莎 Katyusha
31 机器猫 The machine cat
32 摇篮曲 lullaby
33 森林曲 Forest song
34 生日快乐 Happy birthday to you
35 Ding
36 咚叮 DongDing





芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um(晶元)

晶片底盘接地或悬空


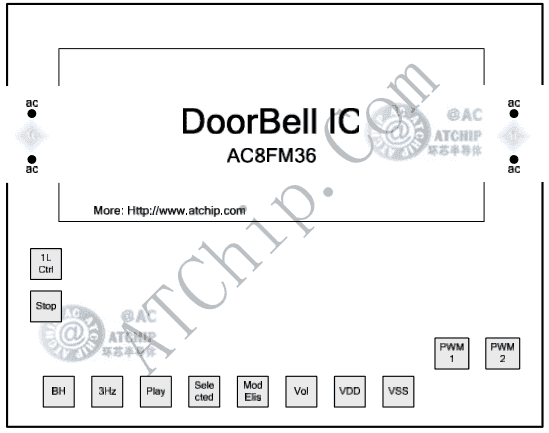

  有选曲功能的门铃IC裸片邦定图

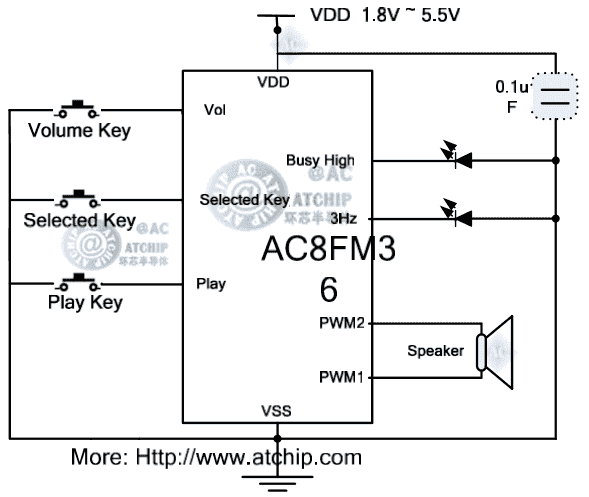

AC8FM36和弦音乐门铃IC芯片接线图PWM直推喇叭


门铃36首音乐IC接线应用电路



AC8FM36 SIP COB Information 直插COB软封装资料

/// 最常见语音芯片COB封装形式







AC8FM36-SIP AC80E
     单列直插COB脚位资料



软封装OTP语音芯片原理图



直插1-6脚顺序为从左至右.

直插语音COB脚位资料AC80E
   请参照实际样品情况.



实物图片,仅供参考.
    若有改动,恕不另行通知.
    语音COB芯片图片样品



直插6脚COB脚位资料:


PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS

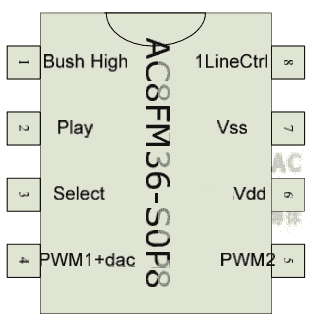

AC8FM36 封装形式DIP8 / SOP8



AC8FM36-DIP8/SOP8

         AC8FM36DIP8SOP8_OTP30s硬封装DIP8/SOP8图片



最常用最常见的硬封装形式:

直插八脚DIP8封装和
贴片八脚SOP8封装


PIN
NAME
1
Busy High
2
Play
3
Select
4
Pwm1
5
1LineCtrl
6
Vss
7
Vdd
8
Pwm2

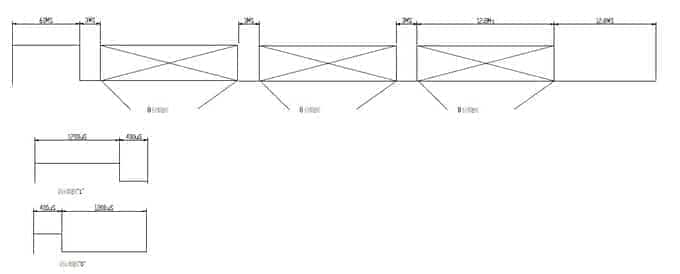

一线通信协议部分:(MCU一线通讯功能,双击图片打开链接看大图)

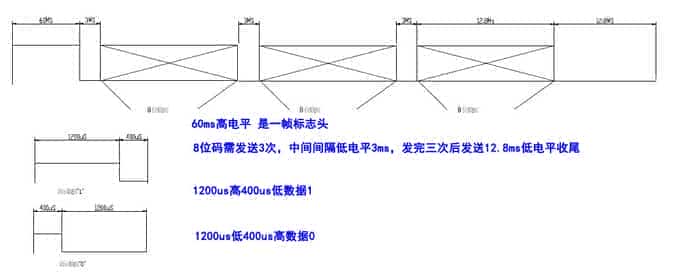

一线通信协议部分:1帧数据格式说明,仅供参考





DIP8双列直插封装尺寸大小 (PDIP SIZE):
     DIP8双列直插封装

SOP8贴片芯片封装尽寸大小(SOP SIZE):



SOP8贴片芯片封装尽寸大小(SOP SIZE):





音乐芯片系列裸片绑定图 (AC80F2 供参考)

对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.

若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.


COB绑定图纸,常规音乐芯片语音COB





PCB大小规格(AC80F2):



直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.

直插常规5脚语音芯片COB



更多音乐芯片IC产品如:圣诞音乐ic系列,情歌音乐ic系列,儿歌音乐ic系列,门铃音乐IC系列,水晶圣诞音乐等等
   请访问:http://www.atchip.com/musicic.asp





相关产品:

AC80M12-电话铃音12首   AC8DC03-圣诞三首3首 AC8DB10-和弦音乐闹钟10首   AC80E12-儿歌12十二首

AC8FM28-门铃二十八首   AC8DC18-圣诞28首十八首   AC8DC20-圣诞20首(水晶音乐系列二十首)

AC8DML1-叮咚一声   AC80M02-语音叮咚二声   MusicIC音乐芯片   AC8DM03-最常见的三声门铃三首

BabaCarrierIC童车芯片   AC8DME2-音乐叮咚二声   AC3Y710-警报声音效片   ChristmasIc圣诞芯片

AC8FM16-4和弦16首   AC8FM58-和弦58首门铃   DoorbellIC门铃芯片    AC8DD12-叮咚门铃芯片

AC8DE03-儿歌3首三首   AC8DZE1-致爱丽丝   AC8FB08-水晶音乐盒8首   AC8DM32-门铃三十二首


以上产品均可配常规COB出货,挤压盒PCB板,直插单面PCB等,如:

AC80E5常规6脚语音芯片COB   AC80F直插常规5脚语音芯片COB   AC80J挤压盒COB.

ICdip8封装和线路板   ICsop8封装和线路板   AC90A门铃10脚COB板.
