四声报警电路报警器芯片 AC9561/SOP8
四声报警音效报警器芯片资料AC9561 四声报警音效警报器芯片资料下载，右键可以另存为
四声报警专用报警器芯片应用电路资料:量大单价低至0.22元
AC9561是一颗最常见的的四声报警专用报警器芯片, 新芯片新制程价格低，与老版本芯片相比，Out端输出还能驱动8欧喇叭应用于玩具产品，内置3种常规报警音效和机关枪声：1警车110，2救火车声119，3救护车声120，4机关枪。可以自由选择想要的警报声。
常用于玩具，警报器，家居安防产品以及各种小家电产品警报提醒，通过震荡电阻Rosc可用来调整声音速度，新工艺新制程芯片，更具性价比。
报警器芯片四声报警功能叙述:
可选择4种声效，通过F1和F2脚进行报警声音效果选择；
外接NPN晶体管可驱动喇叭，单音演奏；
上电自动复位；
改变外接电阻可调节内部RC振荡器振荡频率。频率容许误差：±30%；
可调电阻，阻值越大，声音速度越慢，阻值越小越快。
F1 |
F2 |
警报声效选择 |
不接 |
不接 |
警车声110 |
VDD |
不接 |
消防车火警119 |
VSS |
不接 |
救护车120 |
任意 |
VDD |
机关枪 |
无需触发，上电循环响警报声。
四声报警警报声声音效果下载:
警报声四声报警下载1（Rsc为标准240K，语速正常）;
语速偏快200K下载200k试听mp3
四声警报单个警报声下载（Rsc为标准200K，右键另存为）：
1警车警笛siren110，2救火消防车火警声fireengine119，3救护车声ambulance120，4机关枪machine gun。
可以通过震荡电阻调整语速。
四声报警专用报警器芯片的常见应用场合：
1,声光报警器（Audible and visual alarm）又叫声光警号，是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，可以露天、室外使用。
2, 车辆防盗系统，高音报警系统，工业电子警报器 矿用报警装置。
3, 家庭防盗系统，燃气安全报警，消防车火警119,消防安全报警系统等等

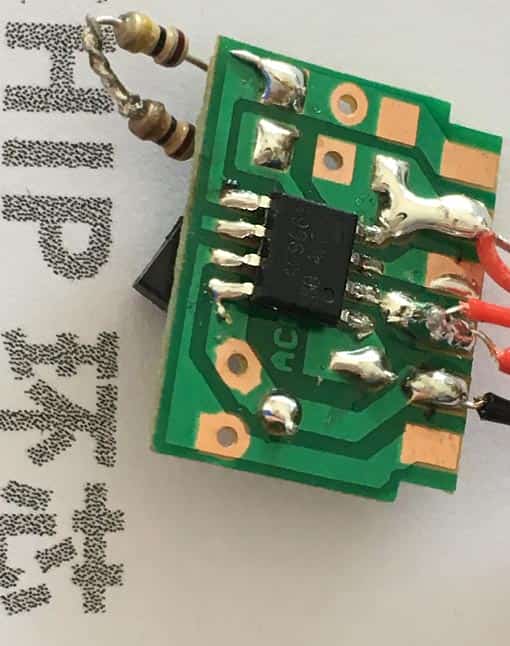

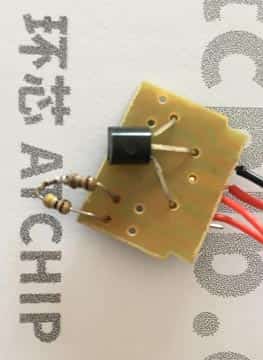

4, 相关图样：
四声报警专用报警器音效芯片电气特性参数（ELECTRICAL CHARACTERISTICS）：
Parameter参数 |
Symbol
符号 |
Conditions
测试条件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
单位 |
Operating voitage 工作电压 |
VDD |
|
2.0 |
3.0 |
3.8 |
V |
OPerating current 工作电流 |
IOP |
No Load |
- |
0.2 |
0.5 |
mA |
Output Current 推动电流 |
Iob |
|
|
3.0 |
- |
mA |
Operating temperature 工作温度 |
Temp |
|
0 |
25 |
60 |
℃ |
声音内容：四声警报声音效，上电长响

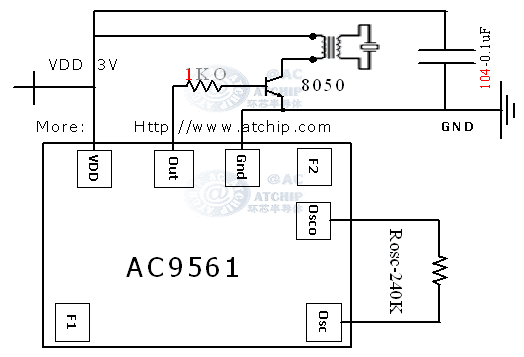

四声报警专用报警器芯片应用电路:
触发方式：上电长响，功放电路推蜂鸣片。
震荡电阻：150K-320K（可以自己调整语速，常规为240
此电路可以直接驱动喇叭，三脚电感升压推蜂鸣器发声电路，还得根据需求自行调节。
1K的电阻和104电容根据产品应用不同，可以省略。
THE IC SUBSTRATE SHOULS BE CONNECTED TO VDD
*以上电路供参考，如有修改，恕不另行通知！

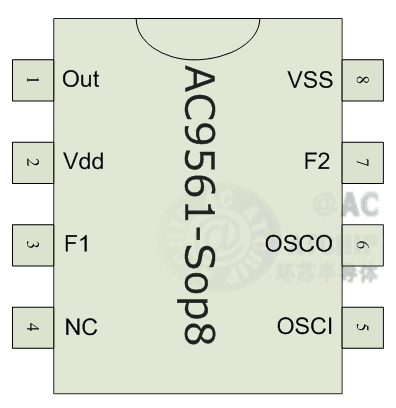

AC9561四声报警声音效报警器芯片软封装SOP8脚位图 (供参考)
AC9561 - DIP8 / SOP8
四声音效警报消防车报警器芯片贴片8脚
 |
最常用最常见的硬封装形式：
直插八脚DIP8封装和
贴片八脚SOP8封装
Sop8封装规格(150Mil)
PIN |
NAME |
1 |
Out |
2 |
VDD |
3 |
F1 |
4 |
NC |
5 |
VSS |
6 |
F2 |
7 |
OSCO |
8 |
OSCI |
|
符 号 描 述 脚 位
Out 声音输出，蜂鸣片和喇叭 1
VDD 电源正极 2
F1 Key1声音选择脚 3
NC 悬空 4
OSCI 电源外接振荡电阻，阻值为 240K 时常规语速 5
OSCR 6
F2 Key2声音选择脚 7
VSS 地 8
SOP8贴片芯片封装尽寸大小(SOP SIZE):
|
|
ac9561 SIP 6Pin COB Package Information
6脚直插COB软封装资料/// 最常见报警器芯片COB软封装形式
/// 最常见语音芯片COB封装形式
ac9561
-警报声音效报警器芯片
Sip 6Pin COB AC80E
单列直插COB脚位资料
直插1-6脚顺序为从左至右.
Pad9/OscI
Pad8/Key1
|
直插语音COB脚位资料AC80E
请参照实际样品情况.
实物图片,仅供参考.
若有改动,恕不另行通知.
警报系列于直插6脚COB脚位资料:
主推SOP8，COB需定制,有样品
PIN |
NAME |
1 |
OSCi |
2 |
F2 |
3 |
NC |
4 |
Out |
5 |
GND |
6 |
VDD |
Pad 8 |
F1 |
Pad 9 |
OSCo |
|
|
Four Alarms Sound List:
Alarm siren sound 110；
Alarm ambulance sound 120；
Alarm fire engine sound 119；
Alarm machine gun sound
Four Sound Generator General Description:
This chip is a new type of CMOS sound generator designed with sound composite system using minimum application circuit .It is dedicated to the applications such as rhythm box, alarm, etc. and is easy for you to design your consumer products.
请注意！
静电敏感器件请做好电磁干扰防范。 |
 |

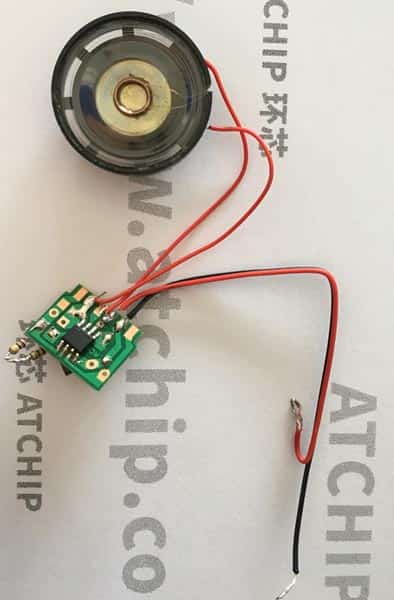

样品电路发音简易接法：
静电在很多地方都会产生，生产前请先进行电磁干扰防范，可以有效的防止电路由于受 静电放电影响而损坏。
此测试电路仅供测试出声音参考，应用于产品时请使用相应电路并进行老化测试。
电源接线为红正黑负，测试时请先用3V供电，测试出声音后再进行相应功能调试。
