双音闹钟音乐芯片10首+鸟叫声AC8DB10(闹钟音乐IC应用)

闹钟鸟叫10首双音闹钟音乐IC/AC8DB10原理图下载

双音闹钟音乐芯片世界名曲十首闹钟IC应用电路资料:

AC8DB10是一颗PWM声音输出的双音音乐闹钟芯片, 共有鸟叫声+10首世界名曲音乐 闹钟, 音质效果好,共有3个I/O口,其中2个按键,1个贪睡按键,贪睡时间为240s,1个闹钟按键,1个随节奏输出闪灯,1个Busy Low 低电平输出, 可以用来连马达,无任何外围(不需104电容),产品方案成本极低.

全部试听请点击下载:      闹钟10首双音音乐IC AC8DC12下载 右键可另存为

闹钟音乐芯片产品参数:

触发方式:OKY: E/U/R, (贪睡键,240s)
IO2: L/U/R,闹钟键
输出信号:IO1:Flashwithmelody(Sink)
工作电压:VDD:DC1.8~5.5V
静态电流:Isb≤0.1uA@3V
工作电流:(无负载)Iop:0.5mA@3V
IO输入电流:Iih:4uA@3V
IO输出电流:Iol:20mA@3V
音乐曲目: 经典世界名曲
内置震荡电电阻:INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式:
COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片(已烧录好),裸片3-5天交货,COB绑好7-10天交货。



闹钟闹钟IC音乐曲目:世界名曲10首

Spinning Song 纺织歌

Mussete 小风笛

Serenade by Haydn 小夜曲

Menuet by Bizet 小步舞曲

Overture “Die Zauberfrote”魔笛 “序曲”

Overture “Le Nozze di Figaro”费加洛婚礼

Symphony Fantastique 轻骑兵序曲

Overture “Carmen” 卡门前奏曲

Scene 天鹅湖 “情景”

Cannon by Pachelbel 巴哈贝尔 “卡农”



闹钟芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um(晶元)

晶片底盘接地或悬空

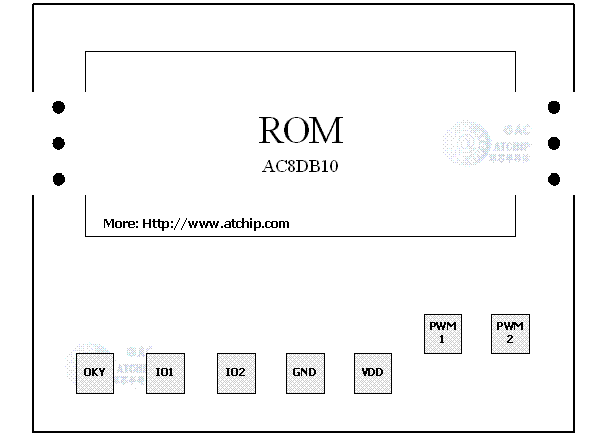

世界名曲闹钟IC裸片邦定图

AC8DB10双音闹钟音乐语音芯片接线图PWM直推喇叭


闹钟IC接线方法应用电路图



闹钟音乐芯片系列裸片绑定图 (AC80F2 供参考)

对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.

若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.

COB绑定图纸,常规音乐芯片语音COB



PCB大小规格(AC80F2):

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.

直插常规5脚语音芯片COB
