AC8DM03三声门铃双音3首门铃IC有选曲功能 (应用资料)

门铃3首双音音乐IC/AC8DM03原理图下载  右键点击可以另存为

有选曲功能的门铃芯片原理资料:

AC8DM03是一颗PWM声音输出的双音音乐门铃芯片,音质效果好,有3首门铃音乐,叮咚二声,致爱丽斯,西敏寺钟声共有3个I/O口,其中2个按键,一个是选择音乐键,一个是播放键,1个随节奏输出闪灯,可以用来连马达,无任何外围(不需104电容),产品方案成本极低.如果需要叮咚三声,请选择ac3cm13

三声门铃芯片即时经典的三首门铃声音叮咚,致爱丽丝,西敏寺钟声,3首曲目列表:
1,Ding dong Ding dong叮咚两声 2,西敏寺钟声 Big ben ,Westminster Abbey 3,For elise 致爱丽斯 致艾丽斯


全部试听请点击下载:      双音3声门铃IC AC8DM03下载 右键可另存为



产品参数:

触发方式:选曲键:L/U/R,(三声门铃选曲键,顺序选取;Voice-Select function)
播放键: L/U/I, (播放键,Trigger OKY selected melody)
输出信号:Output1: Flash with melody (Sink)
静态电流:Isb≤0.1uA@4.5V
工作电流: (无负载) Iop: 1.5mA @4.5V IO输入电流:Iih:12uA@4.5V
IO输出电流:Iol:33mA@4.5V
内置震荡电电阻:INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式:
COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片(已烧录好),裸片3-5天交货,COB绑好7-10天交货。



三声门铃音乐曲目:门铃3首音乐IC 三首

1

Ding dong Ding dong叮咚两声

2

Big ben 西敏寺钟声

3

For elise 致爱丽斯 致艾丽斯



叮咚门铃音乐IC / 叮咚1声门铃音乐芯片常见应用场合:

可视门铃,楼宇对讲,无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,可视对讲门铃,可视对讲系统,楼宇可视对讲,别墅可视对讲系统,猫眼门铃。
无线可视门铃是一款电子设备,具备“集体化控制”独特优势的双向智能网络控制系统平台,完全依照人们的需求以及现代家居生活需要而研发。无线可视门铃简介无线可视门铃英文名称是 wireless Video door phone或wireless Video door bell。

4, 相关图样:
智能猫眼可视门铃,
可视对讲系统,别墅可视对讲系统,猫眼门铃,门内外语音对讲
可视对讲门铃,可视对讲系统,楼宇可视对讲,楼宇对讲,别墅可视对讲系统,猫眼门铃,门内外语音对讲,门铃芯片 可视门铃,智能猫眼可视门铃,可视对讲门铃,可视对讲系统 可无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,楼宇对讲,别墅可视对讲系统
智能猫眼可视门铃,可视对讲门铃,可视对讲系统,楼宇可视对讲,楼宇对讲,别墅可视对讲系统, 智能猫眼可视门铃,可视对讲门铃,可视对讲系统,别墅可视对讲系统 可视门铃,楼宇对讲,无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,可视对讲门铃,可视对讲系统 可视门铃,无线门铃,可视对讲系统,门内外语音对讲
门内外语音对讲,无线门铃,高端门铃产品 请按门铃,门铃芯片可视对讲系统



芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um(晶元)

晶片底盘接地或悬空




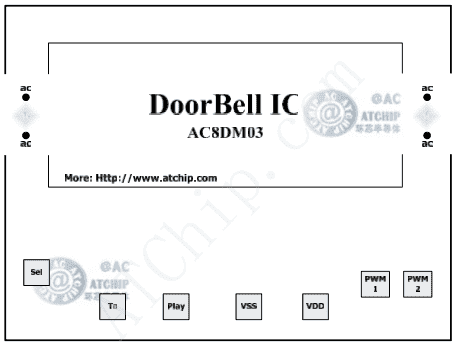

有选曲功能的门铃IC裸片邦定图



AC8DM03双音门铃IC芯片接线图PWM直推喇叭


门铃3首音乐IC接线应用电路

AC8DM03 三声门铃芯片3首 SIP COB Information 直插COB软封装资料

/// 最常见语音芯片COB封装形式







AC8DM03 三声门铃芯片3首 -SIP AC80E
单列直插COB脚位资料



软封装OTP语音芯片原理图



直插1-6脚顺序为从左至右.

直插语音COB脚位资料AC80E
请参照实际样品情况.



实物图片,仅供参考.
若有改动,恕不另行通知.
语音COB芯片图片样品



直插6脚COB脚位资料:


PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS


AC8DM03 三声门铃芯片3首 封装形式DIP8 / SOP8



AC8DM03 三声门铃芯片3首-DIP8/SOP8




AC8DM03DIP8SOP8三声门铃芯片3首硬封装DIP8/SOP8图片







最常用最常见的硬封装形式:

直插八脚DIP8封装和
贴片八脚SOP8封装


PIN
NAME
1
VDD5
2
PWM2
3
PWM1
4
VDD
5
VSS
6
Test
7
Selected Key
8
Play Key






DIP8双列直插封装尺寸大小 (PDIP SIZE):
DIP8双列直插封装

SOP8贴片芯片封装尽寸大小(SOP SIZE):



SOP8贴片芯片封装尽寸大小(SOP SIZE):









音乐芯片系列裸片绑定图 (AC80F2 供参考)

对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.

若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.

COB绑定图纸,常规音乐芯片语音COB



PCB大小规格(AC80F2):

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.

直插常规5脚语音芯片COB
