叮咚一声门铃芯片应用接线图AC8DDL1 (应用接线电路)

叮咚一声门铃芯片应用接线图AC8DDL1  右键点击可以另存为 (原型号AC8DML1

叮咚一声门铃芯片原理资料:

AC8DDL1是一颗PWM声音输出的双音音乐门铃芯片音质效果好,声音为:叮咚一声,长按长响,共有2个I/O口,其中1个触发按键, 1个随节奏输出闪灯,可以用来连马达,无任何外围(不需104电容),产品方案成本极低.

叮咚一声产品参数:

触发方式:OKY:L/U/R,(叮咚一声播放键,长按长响;Play function)
输出信号:IO1: Flash with melody (Sink)
工作电压:VDD:DC1.8~5.5V
静态电流:Isb≤0.1uA@4.5V
工作电流: (无负载) Iop: 1.5mA @4.5V IO输入电流:Iih:12uA@4.5V
IO输出电流:Iol:33mA@4.5V
内置震荡电电阻:INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式:
COB可出AC80F(5pin一般不加LED闪灯),COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片(已烧录好),裸片3-5天交货,COB绑好7-10天交货。

音源试听请点击下载:      叮咚1声门铃芯片IC AC8DDL1下载 右键可另存为





音乐曲目:叮咚一声门铃芯片IC

1

Ding dong叮咚一声



叮咚一声门铃音乐IC / 叮咚1声门铃音乐芯片常见应用场合:

可视门铃,楼宇对讲,无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,可视对讲门铃,可视对讲系统,楼宇可视对讲,别墅可视对讲系统,猫眼门铃。
无线可视门铃是一款电子设备,具备“集体化控制”独特优势的双向智能网络控制系统平台,完全依照人们的需求以及现代家居生活需要而研发。无线可视门铃简介无线可视门铃英文名称是 wireless Video door phone或wireless Video door bell。

4, 相关图样:

智能猫眼可视门铃,
可视对讲系统,别墅可视对讲系统,猫眼门铃,门内外语音对讲
可视对讲门铃,可视对讲系统,楼宇可视对讲,楼宇对讲,别墅可视对讲系统,猫眼门铃,门内外语音对讲,门铃芯片 可视门铃,智能猫眼可视门铃,可视对讲门铃,可视对讲系统 可无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,楼宇对讲,别墅可视对讲系统
智能猫眼可视门铃,可视对讲门铃,可视对讲系统,楼宇可视对讲,楼宇对讲,别墅可视对讲系统, 智能猫眼可视门铃,可视对讲门铃,可视对讲系统,别墅可视对讲系统 可视门铃,楼宇对讲,无线门铃,高端门铃产品,门内外语音对讲,智能猫眼可视门铃,可视对讲门铃,可视对讲系统 可视门铃,无线门铃,可视对讲系统,门内外语音对讲
门内外语音对讲,无线门铃,高端门铃产品 请按门铃,门铃芯片可视对讲系统

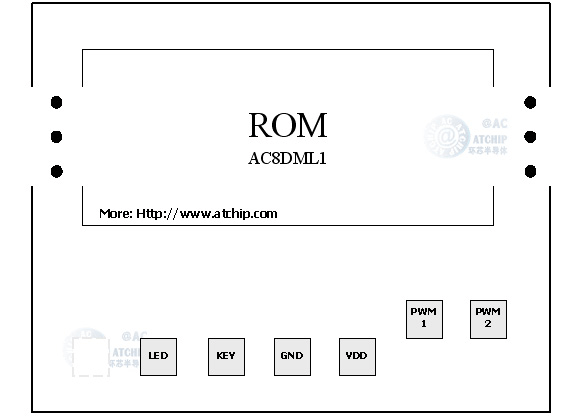

芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um(晶元)

晶片底盘接地或悬空




门铃IC裸片脚位绑定图



AC8DDL1双音叮咚一声1声门铃芯片接线图PWM直推喇叭


AC8DML1叮咚一声门铃芯片IC接线图PWM直推喇叭



音乐芯片系列裸片绑定图 (AC80F2 供参考)

对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.

若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.

COB绑定图纸,常规音乐芯片语音COB



PCB大小规格(AC80F2):

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.

直插常规5脚语音芯片COB
