警报声音效报警器芯片AC3Y710 (无内置功放无闪灯)

警报声音效报警器芯片应用接线图AC3Y710 警报器芯片资料下载,右键可以另存为

警报声音效报警器芯片应用电路资料:

AC3Y710是一颗最常见的的警报声音效报警器芯片, 常用于玩具,警报器,以及各种小家电产品警报提醒,价格最为低廉,通过震荡电阻Rosc可用来调整声音速度。
功能应用1,上电长响播放功能;
功能应用2,Key1与GND连接时,芯片不工作,当Key1与GND断开时,发出长响警报声。

点击进入最新报警器芯片选型导航页面

警报声音效果下载:

警报声下载1(Rsc为标准210K,语速正常);



警报声下载2(Rsc为标准390K,语速偏慢);
可以通过震荡电阻调整语速。

应用范围:

装饰产品,玩具,门磁报警,门窗报警,防狼警报,玩具警报礼品,警报器,以及各种小家电产品。

相关图样:

高音报警系统 车辆防盗系统 工业电子警报器 声光报警器

相关系列产品:

1,AC3Y710常用警报声(外接功放电路,无闪灯,推荐)
2,AC3Y710F警报声带灯(内置功放电路和震荡电阻Rosc,带1.3Hz闪灯)
3,AC3Y710L常用警报声带灯(外接功放电路,带2Hz闪灯)
4,AC3Y305四声警报声COB(警车声,消防车声,救护车声,机枪声)
5,ACS9561四声警报SOP8(警车声110,消防车119,救护车120,机关枪),新产品更低价:AC9561
6,AC80M02语音叮咚声(叮咚两声,门铃叮咚声等)
7,AC9906-JB-六音单音警报声音效芯片-车辆家庭防盗报警系统芯片
8,AC3M01单音警报声音效芯片SOT-23封装3个脚芯片
9,AC3M06六音警报声音效报警器芯片SOT-23封装3个脚芯片(三极管样式))
10,AC8VM12语音叮咚声(叮咚一声叮咚两声SOP8,门铃叮咚声等)
11,AC3L710常用单音警报声带灯,撬门报警防盗防狼,开箱报警闪灯功能(最新款SOP8贴片八脚,带2Hz闪灯)
12,AC9GD警报声欢迎光临警戒区报警器芯片
13,报警器芯片选型警报产品报警器芯片选型
14,AC3M01一音警报声音效芯片SOT-23封装3个脚芯片

15,AC9561四声警报新产品报警器芯片(警车声,消防车声,救护车声,机枪声)单价0.23
16,AC9001语音芯片PWM输出专用SOP8功放芯片
17,AC3W830专用
防狼器报警芯片,撬门报警防盗防狼警报,带两级独立灯光控制(比AC3L710多独立灯控)

电气特性:(ELECTRICAL CHARACTERISTICS)


Parameter
参数

Symbol
符号

Conditions
测试条件

Min
最小

Type
典型

Max
最大

Unit
单位

Operating voitage 工作电压

VDD



2.4

3

3.5

V

Standby current 静态电流

Idd

No Load

-

1

5

uA

OPerating current 工作电流

IOP



-

0.1

0.5

mA

Buzzet Driving current 推动电流

Iob

@Vds=1.2V

10

20

-

mA

LO Driving current 输出电流

Iol

@ Vds=1V

2





mA

Oscillatort Frequency 振荡频率

Fosc

Extemal±30%



130



KHz

Operating temperature 工作温度

Temp



0

25

60

产品参数:

触发方式: KEY: L/U/I, (播放键,长按长响,Trigger Key)
输出信号: 无闪灯输出(但是喇叭脚上可以接一个闪灯信号)
工作电压:VDD:DC3V
静态电流:Isb≤0.1uA@3V
工作电流: (无负载) Iop: 1.5mA @4.5V IO输入电流:Iih:12uA@4.5V
IO输出电流:Iol:33mA@4.5V
内置震荡电电阻:INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式:
COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片(已烧录好),裸片3-5天交货,COB绑好7-10天交货。


声音内容:警报声音效,上电长响

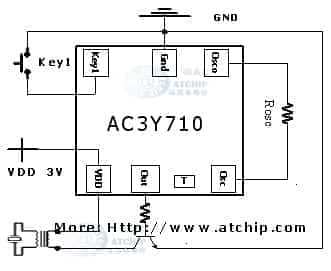

AC3Y710警报声音效报警器芯片接线图


警报声音效报警器芯片接线图

AC3Y710警报声音效报警器芯片软封装COB脚位图 (AC80E8 供参考)

对应脚位: 第一脚,声音输出接喇叭,第二三脚,接震荡电阻,第四脚,KEY1(与电源负极VSS),触发后发声,第五脚,电源负极VSS,第六脚,电源正极VDD.

若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.



AC3Y710 SIP 6Pin COB Package Information 6脚直插COB软封装资料/// 最常见报警器芯片COB软封装形式

/// 最常见报警器芯片COB封装形式



AC3Y710-警报声音效报警器芯片
Sip 6Pin COB AC80E
单列直插COB脚位资料

软封装OTP报警器芯片原理图

直插1-6脚顺序为从左至右.

直插语音COB脚位资料AC80E
请参照实际样品情况.

实物图片,仅供参考.
若有改动,恕不另行通知.
语音COB芯片图片样品

OTP-30系列于直插6脚COB脚位资料:

PIN
NAME
1
Out
2
OSC1
3
OSC2
4
Key1
5
VSS
6
VDD

PCB大小规格(AC80E8):

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.

AC80E报警器芯片软封装COB尺寸外形大小

更多报警器芯片IC产品如:动物叫声ic系列,门铃ic系列,童车ic系列,水晶圣诞音乐等等
请访问:http://www.atchip.com/speechic.asp





相关产品:AC8DC18-圣诞18首 AC8DC03-圣诞三首3首 AC8DB10-双音闹钟10首 AC80E12-儿歌12十二首

AC8DM32-门铃32首三十二首 AC8DC18-圣诞18首十八首 AC8DC20-圣诞20首(水晶音乐系列二十首)

AC8DML1-叮咚一声 AC80M02-叮咚二声 AC3Y710-警报声音效报警器芯片 AC8DM03-最常见的门铃3首三首

AC8DM32-门铃32首三十二首 AC8DE03-儿歌3首三首 AC3Y710L-警报汽笛声音效报警器芯片

以上产品均可配常规COB出货,挤压盒PCB板,直插单面PCB等,详见常用线路板封装资料总汇

如:AC80E8常规6脚报警器芯片COB,AC80F直插常规5脚报警器芯片COB,AC80J挤压盒COB.

AC80E5小线路板6脚COB AC60E贺卡PCB线路板COB AC90Y3VAG10纽扣电池2颗线路板COB

Sop8封装资料和COB AC80A3VCR2032CMOS电池线路板COB AC90A十脚10Pin线路板
