AC8DM32双音32首门铃IC有选曲功能 应用电路接线图

门铃IC双音音乐IC/AC8DM32原理图下载

有选曲功能的32首门铃芯片原理资料:

AC8DM32是一颗PWM声音输出的双音音乐门铃芯片,音质效果好,有32首门铃音乐,叮咚一声,二声,三声,致爱丽斯,西敏寺钟声,Twinkle Twinkle little star,小星星,Happy birthday 生日快乐,Jingle bells,铃儿响叮铛,Santa clause is coming to town,圣诞老公公进城,Ode to joy,欢乐颂,Oh! Susanna 噢,苏珊娜,Love story 爱的故事,Ten little indian boys 十个印第安男孩,Memory 回忆,Alla turke 土耳其进行曲,Yankee doole 洋基歌,Island of Capri 卡布里岛,Rhythm of the rain 雨中旋律,London bridge is falling down,伦敦铁桥垮下来等音乐。

AC8DM32门铃32首共有3个I/O口,其中2个按键,一个是选择音乐键,一个是播放键,1个随节奏输出闪灯,可以用来连马达,无任何外围(不需104电容),出货形式更多,支持贴片SOP8和直插DIP8硬封装出货,产品方案成本极低。

门铃芯片产品参数:

触发方式:OKY:L/U/R,(门铃音乐选曲键,顺序选取;Voice-Select function)
IO2: L/U/I, (门铃音乐播放键,Trigger OKY selected melody)
输出信号:IO1: Flash with melody (Sink)
工作电压:VDD:DC1.8~5.5V
静态电流:Isb≤0.1uA@4.5V
工作电流: (无负载) Iop: 1.5mA @4.5V IO输入电流:Iih:12uA@4.5V
IO输出电流:Iol:33mA@4.5V
内置震荡电电阻:INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
出货形式:
COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片(已烧录好),裸片3-5天交货,COB绑好7-10天交货。



门铃音乐曲目:门铃音乐IC 32首三十二首

1

Ding dong叮咚一声

17

Twinkle Twinkle little star 小星星

2

Big ben 西敏寺钟声

18

Happy birthday 生日快乐

3

For elise 致爱丽斯

19

Jingle bells 铃儿响叮铛

4

Memory 回忆

20

Lyphard melody

5

Alla turke 土耳其进行曲

21

Ding dong * 3 叮咚三声

6

Yankee doole 洋基歌

22

Rainbow sister

7

Island of Capri 卡布里岛

23

Souvenirs d'enfance

8

Rhythm of the rain 雨中旋律

24

Long long ago

9

London bridge is falling down 伦敦铁桥垮下来

25

Santa clause is coming to town 圣诞老公公进城

10

Lullaby by brahms 勃拉姆斯摇篮曲

26

Scence

11

Ding dong*2叮咚二声

27

Home sweet home

12

Ten little indian boys 十个印第安男孩

28

William tell overture

13

Oh! Susanna 噢,苏珊娜

29

Ode to joy 欢乐颂

14

Ballade pour adline 爱德兰的诗

30

Marry has a little lamb

15

Snail and oriole 蜗牛与黄莺鸟

31

American patrol 美国巡逻兵

16

Love story 爱的故事

32

Brindisi 布林迪西

全部试听请点击下载:      和弦音乐门铃芯片IC AC8DM32下载 右键可另存为



芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um(晶元)

晶片底盘接地或悬空

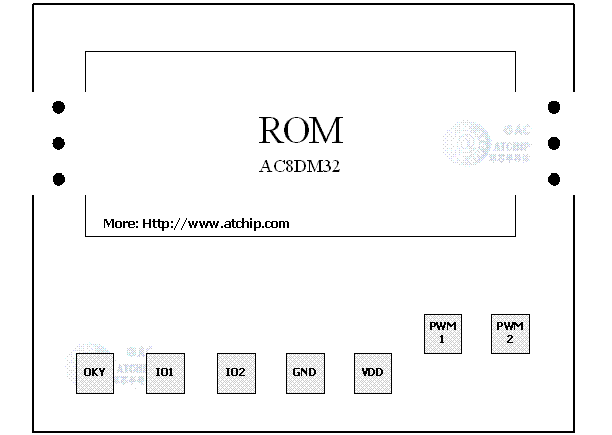

有选曲功能的门铃IC裸片邦定图

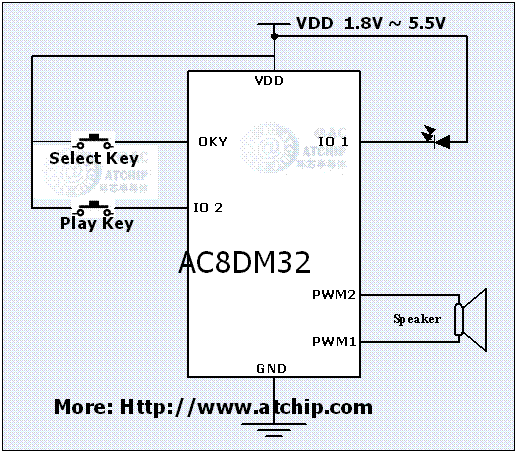

AC8DM32双音门铃IC芯片接线图PWM直推喇叭


门铃32首音乐IC接线应用电路



AC8DM32 SIP COB Information 直插COB软封装资料

/// 最常见语音芯片COB封装形式



AC8DM32-SIP AC80E
单列直插COB脚位资料

软封装OTP语音芯片原理图

直插1-6脚顺序为从左至右.

直插语音COB脚位资料AC80E
请参照实际样品情况.

实物图片,仅供参考.
若有改动,恕不另行通知.
语音COB芯片图片样品

直插6脚COB脚位资料:

PIN
NAME
1
Ka1
2
IO2
3
PWM1
4
PWM2
5
VDD
6
VSS

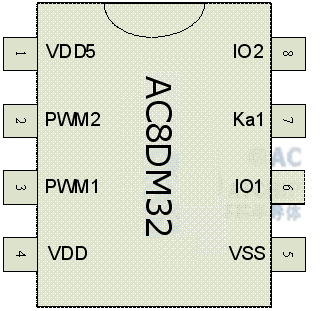

AC8DM32 封装形式DIP8 / SOP8

AC8DM32-DIP8/SOP8


AC8DM32DIP8SOP8_OTP30s硬封装DIP8/SOP8图片





最常用最常见的硬封装形式:

直插八脚DIP8封装和
贴片八脚SOP8封装

PIN
NAME
1
VDD5
2
PWM2
3
PWM1
4
VDD
5
VSS
6
IO1
7
Ka1
8
IO2



DIP8双列直插封装尺寸大小 (PDIP SIZE):
DIP8双列直插封装

SOP8贴片芯片封装尽寸大小(SOP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):





音乐芯片系列裸片绑定图 (AC80F2 供参考)

对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.

若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.

COB绑定图纸,常规音乐芯片语音COB



PCB大小规格(AC80F2):

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.

直插常规5脚语音芯片COB
