嘀嘀声门磁警报三合一叮咚芯片 ( AC3JD03 Alarm)

嘀嘀声门磁警报三合一叮咚芯片资料原理图下载  右键点击目标另存为可以下载

嘀嘀声门磁警报三合一叮咚芯片资料

AC3JD03/Alarm IC是一颗CMOS掩膜音效芯片,直共有3个音效,PWM驱动喇叭。常用于门磁警报门铃提醒方案产品,音效好,共有3个I/O口,分别为叮咚两声播放键DD2 Key,嘀一声播放键Di1 Key,呜呜呜单音警报110长响音效播放键AlarmWu3 Key。应用电路简单,价格低,有着很好的产品方案成本优势。 音量大声音逼真,应用电路简单,价格低,有着很好的产品方案成本优势

AC3JD03/Alarm IC共有3个音效,对应脚位:芯片第一脚是叮咚2声,第二脚是滴1声,第三脚是警报110呜呜呜3声长按循环响,直接驱动喇叭的三合一门磁警报叮咚芯片,音质效果好,2V低电压仍能正常发声,复位和内部供电稳定,解决了电压过高时的电流声杂音,有着宽电压5V的支持,语音效果输出优秀。

强大的价格优势,SOP8贴片单价0.38元,(芯片行情稳定时期),高性价比的不二选择

触发方式:DD2 Key: E/U/I(叮咚门铃二声音乐播放键Pin1,按一次响一次)
     Di1 Key: L/U/R( 嘀一声音乐播放键Pin2,长按长响)
     AlarmWu3 Key: L/U/R(呜呜呜警报三声音乐播放键Pin3,长按长响)
    需要叮咚三声DD3时,建议产品选择AC3CM13,效果接近无警报音效,成本更低(同为语音效果)。
    音乐效果的叮咚一声两声请选择AC8DD12,量大单价0.38,价格接近
    语音叮咚声功能再升级,支持DAC和音量调节AV8VC12更多门铃产品选型

价格成本便宜,同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础.
低成本门磁警报叮咚芯片的替代兼容方案,给客户带来更多的选择,成本更低,供货选择性更多。
请在PCB设计时预留好兼容位置,更多一种选择,多一份放心。


门磁警报单音警报声和嘀嘀音效门铃叮咚声:
1 叮咚叮咚 / 叮咚两声 DingDong DingDong 2 单音呜呜呜警报声 Wuwuwu Alarm 110 3嘀嘀声音效(滴滴声)Di Di
二,单音警报声 单音警报音效下载

全部试听请点击下载:      嘀嘀声门磁警报三合一叮咚芯片 AC3JD03声音效果下载 右键可另存为
嘀嘀声门磁警报三合一叮咚芯片。





嘀嘀声门磁警报叮咚芯片的优势:

1,门磁警报叮咚芯片IC AC3JD03 内置电阻、外围少元器件。

2, 工作电压: VDD: DC 1.8 ~ 5.5V
静态电流: Isb ≤0.1uA @3V
工作电流: (无负载) Iop: 1.5mA @3V
内置震荡电电阻:INT_OSC: +/- 1.5% 误差

3,出货形式:SOP8贴片八脚硬封装(150mil)交货,量大预定低至0.38元 (芯片行情稳定时期)

4, 价格成本便宜,同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础.
低成本叮咚的替代兼容方案,给客户带来更多的选择,成本更低,供货选择性更多。
请在PCB设计时预留好兼容位置,更多一种选择,多一份放心。

5, 喇叭是8欧0.5W的,支持8欧阻值功率范围 : 0.25W-1W的喇叭.

掩膜成品芯片可以小批批,也可以直接掩膜出货,价格成本便宜,转换灵活,是首单试单时的最佳解决方案,
同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础。

门磁警报叮咚门铃音效芯片曲目:嘀嘀声三合一警报叮咚芯片





1

叮咚叮咚 / 叮咚两声

DingDong DingDong

2

单音呜呜呜警报声

Wuwuwu Alarm 110

3

嘀嘀声音效(滴滴声)

Di 1s



更多门磁报警叮咚芯片产品(AC8VM系列定制):
1,叮咚一声,带三级音量控制AC8VC01 AC8VC系列)。
2,叮咚两声,带三级音量控制AC8VC02 AC8VC系列)。
3,门磁警报叮咚门铃音乐20首芯片 AC8JM20 (门磁产品系列)。

更多标准产品,请进

门磁警报门铃3音效IC / 门磁警报3个音效芯片常见应用场合:

门磁报警门铃,楼宇对讲,无线门铃,警报叮咚门铃产品,门内外语音对讲,可视对讲门铃,单音呜呜呜警报提醒功能可视对讲系统,楼宇可视对讲,楼宇对讲,别墅可视对讲系统,门磁报警器,防疫专用智能门磁,酒店社区隔离电子封条。

门磁报警器是由开关和磁铁两部分组成,开关部分由磁簧开关经引线连接,定型封装而成。磁铁部分由对应的磁场强度的磁铁封装于塑胶或合金壳体内。当两者分开或接近至一定距离后,引起开关的开断从而感应物体位置的变化。一般多用于城市安防领域。Door magnetic alar。

AC3JD03有门磁单音警报声,嘀嘀提醒音,常规门铃叮咚声可满足常规门磁门铃方案应用。

无线门磁报警可视门铃是一款电子设备,具备“集体化控制”独特优势的双向智能网络控制系统平台,完全依照人们的需求以及现代家居生活需要而研发。无线可视门铃简介无线可视门铃英文名称是 wireless Video door phone或wireless Video door bell。 具有门铃功能,当需要时,可以开启单音呜呜呜警报提醒功能。


2, 相关图样:

门磁警报叮咚门铃音乐20首芯片,
门磁警报器,别墅单音呜呜呜警报提醒功能可视对讲系统 可视门铃,无线门铃,可视对讲系统,门内外语音对讲Door magnetic alarm 门磁警报叮咚门铃音乐20首芯片,
门磁警报器,别墅单音呜呜呜警报提醒功能可视对讲系统 门磁警报叮咚门铃音乐20首芯片方案应用,
门磁警报器应用型号,单音呜呜呜警报提醒功能可视对讲系统
请按门铃,门铃芯片可视对讲系统 门磁警报叮咚门铃Door magnetic alarm芯片方案应用,
门磁警报器应用型号,单音呜呜呜警报提醒功能可视对讲系统Door magnetic alarm 简易门磁警报方案应用,
门磁警报器应用型号,单音呜呜呜警报系统

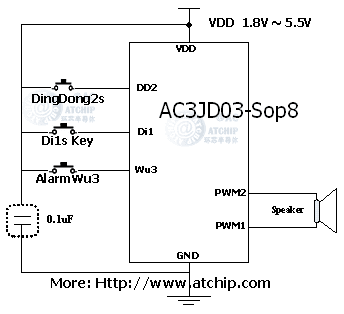

AC3JD03语音门铃IC芯片接线图PWM直推喇叭

门磁警报门铃芯片接线电路

AC8VM系列通用产品资料,供参考。



AC3JD03 6Pine SIP COB Information 直插COB软封装资料

/// 最常见语音芯片COB封装形式







AC3JD03-SIP AC80E 单列直插COB脚位资料



软封装OTP语音芯片原理图



直插1-6脚顺序为从左至右.

直插语音COB脚位资料AC80E
请参照实际样品情况.



实物图片,仅供参考.
若有改动,恕不另行通知.
语音COB芯片图片样品



直插6脚COB脚位资料:


PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS

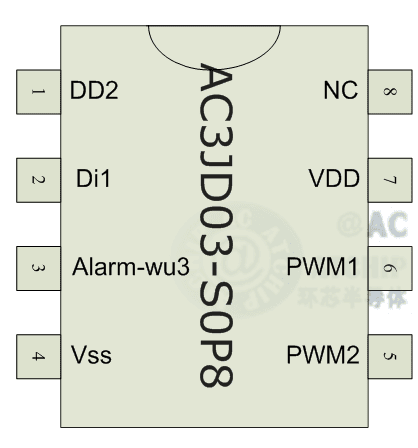

AC3JD03 封装形式DIP8 / SOP8封装资料




AC3JD03- SOP8
叮咚门铃芯片IC
OTP 8脚硬封装芯片资料

AC8JM20门磁警报叮咚门铃芯片DIP8SOP8硬封装DIP8/SOP8图片



最常用最常见的硬封装形式:

直插八脚DIP8封装和
贴片八脚SOP8封装






PIN
NAME
1
DD2
2
Di1
3
Alarm-wu3
4
VSS
5
PWM2
6
PWM1
7
VDD
8
Nc







DIP8双列直插封装尺寸大小 (PDIP SIZE):
DIP8双列直插封装

SOP8贴片芯片封装尽寸大小(SOP SIZE):



SOP8贴片芯片封装尽寸大小(SOP SIZE):





常用可替代方案参考(PCB设计预留,DAC应用预留AC8VC):

门磁警报DAC替代方案电路

AC3JD03有着更低的产品成本,音源和功能相同于OTP芯片AC8VM和AC8VC产品系列!可兼容替代。

但芯片本身的物理特性不同,效果存在差异,各具特色。

请注意!
静电敏感器件请做好电磁干扰防范
esd静电敏感器件请做好电磁干扰防范


电路操作注意事项:

静电在很多地方都会产生,采取下面的防护措施,可以有效的防止 MOS 电路由于受 静电放电影响而损坏:。

● 操作人员要通过防静电腕带接地。

● 设备务必外壳接地。

● 装配过程中使用的工具必须接地。

报警器芯片常见注意事项:

1,报警器芯片的喇叭常规为:8欧0.25-0.5瓦。欧姆值范围:8-32欧,值变大时音量变小变柔。欧功率值范围:0.25-1瓦(W)。无法驱动4欧喇叭和2W以上的喇叭。

2,报警器芯片电路中正负极的104电容(0.1uF),除极少数简易功能芯片在纽扣电池4.5V以下供电时,都不能省去,否则会引发不发声音,声音中断,杂音等不良情况。

● 电容设计线路板时,离芯片越近越好!

● 正负极的104电容,除特别注明的简易功能芯片外,一定不能省!

3,应用电路中存在变压器,马达和大电感元件时,语音芯片应按电磁规范,做好相应防范措施,语音芯片属于敏感器件



PCB大小规格(AC80E-SOP8通用板):

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.
