电路简单的特价标准品OTP资料SOP8 - AC8VM/SOP8

贴片八脚的便宜短秒数OTP语音芯片/AC8VM原理图下载  右键点击目标另存为可以下载

贴片八脚的便宜短秒数OTP语音芯片SOP8原理资料:

AC8VM是一颗价格便宜,性价比极高的OTP芯片,可存储2-3秒语音,音质效果好,贴片八脚出货。共有2个I/O口,其中1个声音触发按键key0,1个Output输出信号io1,可以用来连马达反馈信号或闪灯,同时也能更改为按键的功能来使用。外围电路简单,仅需一颗104电容,产品方案成本极低。

强大的价格优势,单价0.38元,高性价比的不二选择

声音输出只支持PWM直推喇叭模式,但是性价比极高:
无需功放电路直推喇叭(内置0.25W放大功率)PWM输出,共两个IO口,可支持一个节奏闪灯功能。
应用方案例如:门铃叮咚,各种动物叫鸭子叫等,巫婆笑玩具产品短秒数音效等。


芯片基本特性参数:

工作电压: VDD: DC 2 ~ 5V,建议3V和4.5V,语音芯片的最优电压选择。
静态电流: Isb ≤1uA @3V
工作电流: (无负载) Iop: 1mA @3V
内置震荡电电阻:INT_OSC: +/- 1.5% 误差

其他方案说明:

1)具体应用模式见每个独立方案的产品资料.
2) 默认音量最大。

3)电路简单,仅需一颗正负极104电容(0.1uF,PCB设计离芯片越近越好),直推喇叭PWM输出,支持随音乐节奏闪灯,能满足常规的短秒数声音产品需要。
4)常规标准品模式OTP出货,通货为主,交期短,价格优。
参考官方网站:动物叫标准品页面:http://www.atchip.com/Animalic.asp
5) 支持简易的开发定制,但需支付开发费用。

出货方式:贴片八脚SOP8 / 150mil出货,3-7天交货。。

 常规应用模式,(如鸭子叫,巫婆笑)PWM输出1按键(1闪灯):

触发方式: KEY1:L/U/I, (播放键,鸭子叫,长按长响,不可打断)
触发方式: IO1: E/U/R, (可选:可做灯脚或者按键,默认为3HZ输出信号)
输出信号: IO2: LED灯脚: 3HZ节奏(一秒闪烁三下,Sink与正极接灯)

直推喇叭: 支持喇叭和蜂鸣片:喇叭是8欧0.5W 叭都行。范围 : 0.25W-1W的喇叭

AC8VC标准OTP语音芯片IC接线图PWM直推喇叭

AC8VM标准OTP语音芯片IC接线图PWM直推喇叭



短秒数OTP音效芯片电气特性参数(ELECTRICAL CHARACTERISTICS)


Parameter
参数

Symbol
符号

Conditions
测试条件

Min
最小

Type
典型

Max
最大

Unit
单位

Operating voitage 工作电压

VDD



3



5

V

Standby current 静态电流

Idd

No Load

-

2



mA

OPerating current 工作电流

IOP



-

0.1

0.5

mA

Buzzet Driving current 推动电流

Iob

@Vds=1V



2

-

mA

Oscillatort Frequency 振荡频率

Fosc

R=300K



128



KHz

Operating temperature 工作温度

Temp



0

25

60

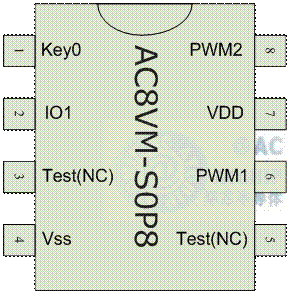

AC8VC音效OTP芯片软封装SOP8脚位图 (供参考)






AC8VC - DIP8 / SOP8
单音六音警报芯片贴片8脚

AC8VM - SOP8 mil150 贴片八脚



最常用最常见的硬封装形式:

直插八脚DIP8封装和
贴片八脚SOP8封装

Sop8封装规格(150Mil)


PIN
NAME
1
Key0
2
IO1
3
Test(NC)
4
VSS
5
Rosc
6
PWM2
7
VDD
8
PWM1

正负极Vdd,VSS之间必须接104电容。




脚 位 符 号 描 述 1 Key0 触发按键Key0 2 IO1 可做灯脚或者按键,默认为3HZ输出信号 3 Test(NC) 悬空 4 VSS 电源负极,接地 5 Test(NC) 悬空 6 PWM2 声音输出,PWM2喇叭 7 VDD 电源正极 8 PWM1 声音输出,PWM1喇叭



SOP8贴片芯片封装尽寸大小(SOP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):



相关系列产品:

1,AC3Y710常用警报声(外接功放电路,无闪灯,推荐)
2,AC8VC支持DAC功放可调音量的OTP芯片资料 (价优量大低至0.52元)
3,AC3Y710L常用警报声带灯(外接功放电路,带2Hz闪灯)
4,AC3Y305四声警报声COB(警车声,消防车声,救护车声,机枪声)
5,ACS9561四声警报SOP8(警车声110,消防车119,救护车120,机关枪)
6,AC80M02语音叮咚声(叮咚两声,门铃叮咚声等)
7,AC9906-JB-六音单音警报声音效芯片-车辆家庭防盗报警系统芯片
8,AC3M01单音警报声音效芯片SOT-23封装3个脚芯片
9,AC3M06六音警报声音效报警器芯片SOT-23封装3个脚芯片(三极管样式))
10,AC8VM12语音叮咚声(叮咚一声叮咚两声SOP8,门铃叮咚声等)
11,AC3L710常用警报声带灯(最新款SOP8贴片八脚,带2Hz闪灯)
12,AC8FM100警报声欢迎光临警戒区报警器芯片
13,报警器芯片选型警报产品报警器芯片选型
14,AC3M01一音警报声音效芯片SOT-23封装3个脚芯片

15,AS9561消防车火警119警报产品报警器芯片选型
16,AC9001语音芯片PWM输出专用SOP8功放芯片


更多产品:http://www.atchip.com/speechic.asp



AC8VC SIP 6Pin COB Package Information 6脚直插COB软封装资料/// 最常见语音芯片COB软封装形式

/// 最常见语音芯片COB封装形式



AC8VC音效OTP芯片
Sip 6Pin COB AC80E
单列直插COB脚位资料

软封装OTP语音芯片原理图

直插1-6脚顺序为从左至右.

Pad9/OscI 声音效芯片


Pad8/Key1 可调音量的音效芯片Pad8/Key1



直插语音COB脚位资料AC80E
请参照实际样品情况.

实物图片,仅供参考.
若有改动,恕不另行通知.


语音COB芯片图片样品



OTP系列于直插6脚COB脚位资料:


PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS


SIP 5Pin COB Package Information 5脚直插COB软封装资料

点击链接进入详细尺寸资料页面

/// 最常见语音芯片COB软封装形式



AC8VM 语音标准品系列

Sip 5Pin COB AC80F
单列直插COB脚位资料

ac80f_sip5PinPcb原理图形

直插1-5脚顺序为从左至右.

PCB板高10mm,宽15.5mm



直插语音COB脚位资料AC80F
请参照实际样品情况.

实物图片,仅供参考.
若有改动,恕不另行通知.

ac80f_sip5PinCob实物图片

直插5脚COB脚位资料:

PIN
NAME
1
Ka1
2
PWM1
3
PWM2
4
VDD
5
VSS



请注意!
静电敏感器件请做好电磁干扰防范
esd静电敏感器件请做好电磁干扰防范


电路操作注意事项:

静电在很多地方都会产生,采取下面的防护措施,可以有效的防止 MOS 电路由于受 静电放电影响而损坏:。

● 操作人员要通过防静电腕带接地。

● 设备务必外壳接地。

● 装配过程中使用的工具必须接地。

语音芯片常见注意事项:

1,语音芯片的喇叭常规为:8欧0.25-0.5瓦。欧姆值范围:8-32欧,值变大时音量变小变柔。欧功率值范围:0.25-1瓦(W)。无法驱动4欧喇叭和2W以上的喇叭。

2,语音芯片电路中正负极的104电容(0.1uF),除极少数简易功能芯片在纽扣电池4.5V以下供电时,都不能省去,否则会引发不发声音,声音中断,杂音等不良情况。

● 电容设计线路板时,离芯片越近越好!

● 正负极的104电容,除特别注明的简易功能芯片外,一定不能省!

3,应用电路中存在变压器,马达和大电感元件时,语音芯片应按电磁规范,做好相应防范措施,语音芯片属于敏感器件



更多语音芯片IC产品如:动物叫声ic系列,门铃ic系列,童车ic系列,水晶圣诞音乐等等
请访问:http://www.atchip.com/speechic.asp





相关产品:AC8DC18-圣诞18首 AC8DC03-圣诞三首3首 AC8DB10-双音闹钟10首 AC80E12-儿歌12十二首

AC8DM32-门铃32首三十二首 AC8DC18-圣诞18首十八首 AC8DC20-圣诞20首(水晶音乐系列二十首)

AC8DML1-叮咚一声 AC80M02-叮咚二声 AC3Y710-警报声音效报警器芯片 AC8DM03-最常见的门铃3首三首

AC8DM32-门铃32首三十二首 AC8DE03-儿歌3首三首 AC3Y710L-警报汽笛声音效报警器芯片

以上产品均可配常规COB出货,挤压盒PCB板,直插单面PCB等,详见常用线路板封装资料总汇

如:AC80E8常规6脚语音芯片COB,AC80F直插常规5脚语音芯片COB,AC80J挤压盒COB.

AC80E5小线路板6脚COB AC60E贺卡PCB线路板COB AC90Y3VAG10纽扣电池2颗线路板COB

Sop8封装资料和COB AC80A3VCR2032CMOS电池线路板COB AC90A十脚10Pin线路板
