六音单音警报声音效报警器芯片 (AC9961-上电长响报警)
六音单音警报声音效芯片应用接线图AC9961 警报器芯片资料下载，右键可以另存为
六音单音警报声音效警报器芯片资料:
AC9961-上电长响报警是一颗常见的的报警系统警报声音效片,常用于警报器，车辆防盗系统，家庭防盗系统以及各种报警系统提醒。
无需震荡电阻，可以通过sudu+-脚位微调速度，六音周期与AC9906(Rosc300K)基本相同。电压的高低变化对语速有一定的影响。
可通过外部引脚选择单种警报音电路或循环产生六种警报音电路。
内置上电复位电路，封装为 SOP8出货。
警报音芯片参考应用电路为常规大功率电路和可调功率电路（单双路输出）。
功能应用1，触发开发上电长响单音警报音效；
功能应用2，触发开发上电长响六音警报音效。
警报器声音效果下载:
六音警报声音效果下载下载1（选择端，接电源VCC为单音，悬空为六音）;
单音警报声下载2（仅供参考，实际效果以样品为准）;
无震荡电阻，仅能通过sudu+-脚位微调语速。
六音单音警报声音效警报器芯片的常见应用场合：
1,声光报警器（Audible and visual alarm）又叫声光警号，是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，可以露天、室外使用。
2, 车辆防盗系统，高音报警系统，工业电子警报器 矿用报警装置。
3, 家庭防盗系统，燃气安全报警，消防安全报警系统等等等等
4, 相关图样：
警报音效芯片电气特性参数（ELECTRICAL CHARACTERISTICS）
Parameter
参数 |
Symbol
符号 |
Conditions
测试条件 |
Min
最小 |
Type
典型 |
Max
最大 |
Unit
单位 |
Operating voitage 工作电压 |
VDD |
|
3 |
|
5 |
V |
Standby current 静态电流 |
Idd |
No Load |
- |
2 |
|
mA |
Buzzet Driving current 推动电流 |
Iob |
＠Vds=1V |
|
2 |
- |
mA |
Operating temperature 工作温度 |
Temp |
|
0 |
25 |
60 |
℃ |
声音内容：警报声音效，上电长响

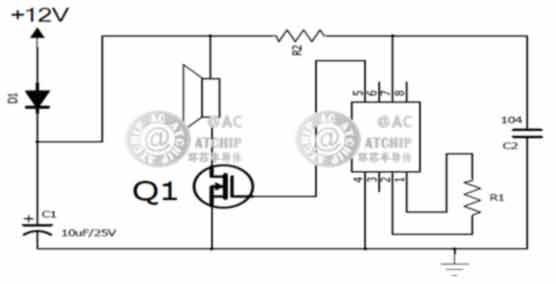

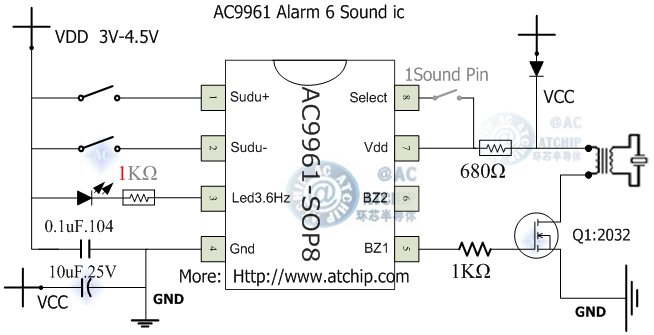

警报声音效芯片典型单推应用电路(电源 5V，常规使用)：
常用单推电路
双推电路和AC9906线路板仅供参考，实际应用请进行功能和老化测试

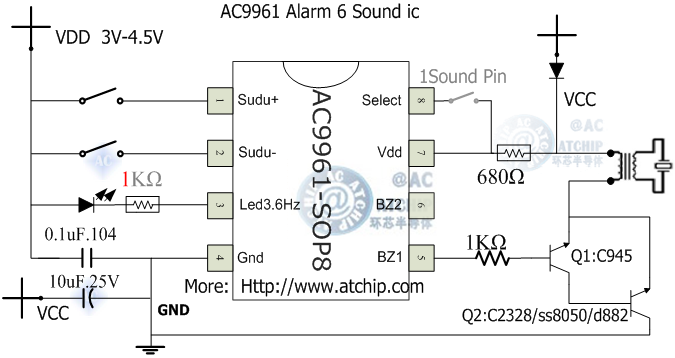

六音单音报警声芯片单推可调应用电路(电源 5V，单推可调)：

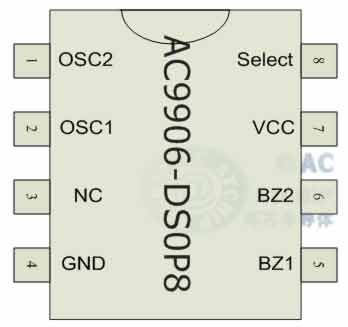

AC9961警报声音效报警器芯片Sop8贴片八脚脚位图:
AC9961 - DIP8 / SOP8
单音六音警报芯片贴片8脚
 |
最常用最常见的硬封装形式：
直插八脚DIP8封装和
贴片八脚SOP8封装
Sop8封装规格(150Mil)
| Pin |
NAME |
| 1 |
Sudu+20% |
| 2 |
Sudu-10% |
| 3 |
Led3.6Hz |
| 4 |
GND |
| 5 |
BZ1 |
| 6 |
BZ2 |
| 7 |
VCC |
| 8 |
Select |
|
符 号 描 述 脚 位
Sudu+20% 快20%，与正短接 1
Sudu-10% 慢10%，与正短接 2
Led3.6Hz 高低电平灯 BL与正连灯，声音播放灯闪3.6hz 3
GND 地 4
BZ1 声音输出，互为反向信号 5
BZ2 声音输出，5-6脚互为反向信号 6
VCC 电源 7
Select 选择端，接电源VCC为单音，悬空为六音 8

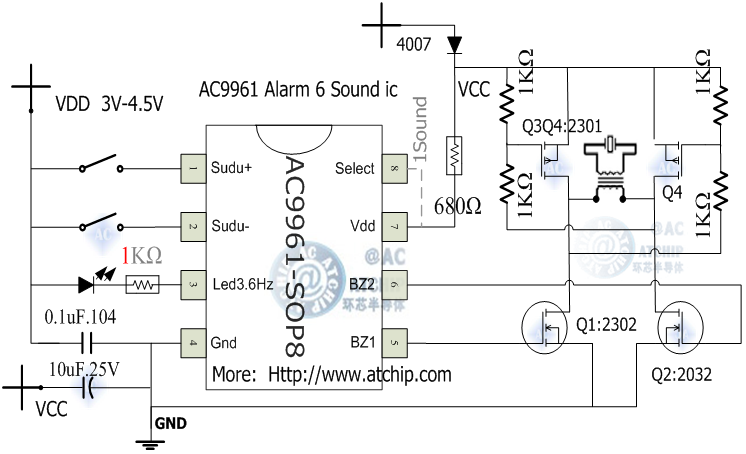

警报声音效芯片典型双推应用电路图（电源 5V,仅供参考）：
典型应用： R1:680欧；R3,R4,R5,R6: 1K欧(or620欧)；Q1,Q2: N2302；Q3,Q4: P2301
双推电路和AC9906线路板仅供参考，实际应用请进行功能和老化测试
请注意，静电敏感器件请做好电磁干扰防范。
SOP8贴片芯片封装尽寸大小(SOP SIZE):
|
六音警报声相关系列产品:
1，AC3JD03-嘀嘀声门磁警报三合一叮咚芯片（叮咚门磁警报价格便宜，推荐）
2，AC5005t定时延时芯片（叮咚两声，门铃叮咚声等）Sop8单价低至0.19Y
3，AC3L710常用警报声带灯,开箱报警闪灯功能,（外接功放电路，带2Hz闪灯，与负极不触发）
4，AC9561四声警报声（警车声，消防车声，救护车声，机枪声Sop8）
4，AC6L501三声警报声（警车声，消防车声，救护车声，Sot23-6）价低至0.16Y
6，AC8JM20-门磁警报叮咚门铃音乐20首（门磁警报音乐20首），更多警报门铃芯片选型
7，AC9961-六音单音警报声音效芯片，价格便宜电压5V,不支持24V（另一个版本的AC9906芯片）
8，AC9906-JB-六音单音警报声音效报警器芯片-车辆家庭防盗报警系统芯片
9，AC3L01-单音警报声音效报警器芯片-SOT23封装3个脚芯片(SOT-23封装3个脚芯片(三极管样式))
10，AC6H01-单音带灯警报声音效片- SOT23-6封装6个脚芯片(SOT6封装)
11，AC3CM13语音叮咚声（叮咚三声叮咚两声SOP8，门铃叮咚声等）
更多产品:/speechic.asp
|
警报声音效报警器芯片参考电路板（
仅供参考 ）
AC9906-单路警报声音效报警器芯片参考电路板
仅供参考
|
AC9906-双路警报声音效报警器芯片双推参考电路板
仅供参考
实物图片,仅供参考.
若有改动,恕不另行通知.
 |
|
请注意！
静电敏感器件请做好电磁干扰防范。 |
 |
电路操作注意事项：
静电在很多地方都会产生，采取下面的防护措施，可以有效的防止 MOS 电路由于受 静电放电影响而损坏：。
● 操作人员要通过防静电腕带接地。
● 设备务必外壳接地。
● 装配过程中使用的工具必须接地。
报警器芯片常见注意事项：
1,语音芯片的喇叭常规为：8欧0.25-0.5瓦。欧姆值范围：8-32欧，值变大时音量变小变柔。欧功率值范围：0.25-1瓦（W）。无法驱动4欧喇叭和2W以上的喇叭。
2,语音芯片电路中正负极的104电容（0.1uF），除极少数简易功能芯片在纽扣电池4.5V以下供电时，都不能省去，否则会引发不发声音，声音中断，杂音等不良情况。
● 电容设计线路板时，离芯片越近越好!
● 正负极的104电容，除特别注明的简易功能芯片外，一定不能省!
3,应用电路中存在变压器，马达和大电感元件时，语音芯片应按电磁规范，做好相应防范措施，语音芯片属于敏感器件。
