定时芯片-定时延时控制芯片应用电路资料

定时延时控制芯片AC5005t产品资料PDF 资料下载，右键可以另存为

定时延时控制芯片应用电路资料:

AC5005t是一颗简易的定时控制延时芯片Simple Timing Controller, 新芯片采用CMOS工艺，功耗低价格便宜，贴片Sop8和小体积SOT6封装，应用于玩具和定时消费类产品。
可用电阻调节延时定时时间，定时从最小2秒到1000小时以上，有多倍定时选择。
常用于玩具，灯光提醒，家居安防产品以及各种小家电产品控制提醒，新工艺新制程芯片，更具性价比。
可选择按键触发定时(下降沿变低电平触发)和按键触发端接负极上电定时。
Timer Driver 定时芯片
Simple Timing Controller 简单定时控制芯片
芯片封装：1，Sop8贴片八脚硬封装（主推）。2，可定制SOT23-6贴片六脚（见AC005资料）。

定时延时芯片系列：常用8脚芯片AC5005t / sot6定时芯片; 24小时循环定时芯片；

定时延时芯片-AC5005t性能ELECTRICAL CHARACTERISTICS 电气规格：
( VDD=3V , TA=25 ℃ unless otherwise specified )

1.低电平可直推 LED，上电自动复位。
2.按键下降沿触发，变低电平后立即开始计时，触发LED定时,Out输出低电位。
3.改变外接电阻可调节内部RC振荡器Oscillator频率。频率容许误差：±30%。
4.可选择按键触发定时(下降沿变低电平触发后立即开始计时，Out低电平,期间不可重复触发)和按键邦定接地上电定时。有8*N倍定时选择，时间从2s-1000h可调。

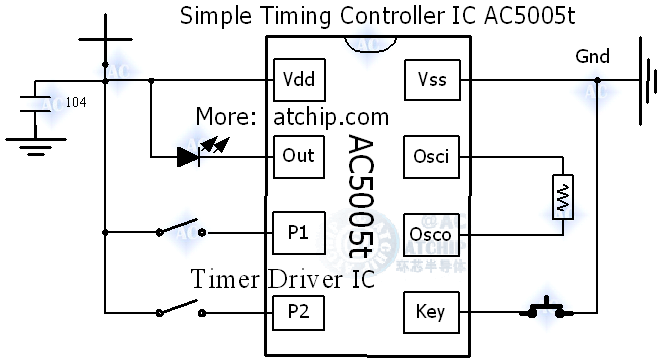

定时控制芯片-AC5005t延时直接接灯原理图：

※ 芯片衬底请接VDD，The IC substrate should be connected to VDD。

定时芯片-AC5005t接负载原理图：

定时延时芯片的相关资料：

1,定时延时芯片正负极请接104电容,输出低电平可直推LED(请加限流电阻)
2,定时延时时间受电阻误差和电压波动影响。
3,芯片供电电压越高电流越大，使用环境温度越高电流越大，震荡电阻越小电流越大。
4,开关作触发用来控制LED的发光时间,开关触发后LED发光到设置的定时后LED熄灭，并等待再触发，供电一般选用4.5v。
5,触发端可以直接接地，形成上电输出延时的效果（静态电流毫安级，如需省电，可把触发端对地的连线换成大电阻和瓷片电容并联各一枚）
6,未触发时输出端为高电平，负载能力大约5MA左右，触发后输出低电平，负载能力大约30mA

延时时间设置电阻，阻值与时间关系请查询以下提供的参数表:

用户应用时因生产批不同、VDD 电压不一致、振荡电阻差异、负载等的因素，定时芯片延时会有变化。我们不推荐振荡频率超出 6KHz-600KHz，超出范围会使 IC 振荡不稳定。
注:  外接电阻频率测试结果供参考

P1和P2倍数选择N 倍定时选择：

更多简易芯片资料参考：https://www.atchip.com/SpeechIC/GuardSirensel.asp

AC5005t- SOP8 mil150 贴片八脚 Time Driver定时控制延时芯片资料尺寸:

最常用最常见的硬封装形式： 延时芯片SOP8贴片封装 符 号 描 述 脚 位 Vdd Vdd电源正极 1 Out Out输出控制 2 P1 倍数选择1 3 P2 倍数选择2 4 OSH Key OSH按键触发脚 5 OSCo 震荡电阻输出 6 OSCi 震荡电阻输入 7 Vss Vss电源负极 8

符 号 描 述 脚 位 Vdd Vdd电源正极 1 Out Out输出控制 2 P1 倍数选择1 3 P2 倍数选择2 4 OSH Key OSH按键触发脚 5 OSCo 震荡电阻输出 6 OSCi 震荡电阻输入 7 Vss Vss电源负极 8
