单线通信协议(一线)的短秒数语音芯片OTP资料

单片机单线通信协议(一线)控制AC4005 / OTP语音芯片DataSheet原理图下载 (右键点击可以另存为)

单线通信协议(一线)的短秒数语音芯片OTP资料:

    AC4005_OTP5Sec是一颗单晶片CMOS语音合成4位微控制器可编程的OTP语音IC,直接PWM驱动高品质的喇叭,嵌入式EPROM架购的OTP语音芯片(One Time Programmable), 提供单通道的语音输出,语音合成方式采用高音质的ADPCM演算法,最高采样率可达CD音质44.1K,且内建一个杂音滤波线路可降低背景噪音。
    使用RISC精简指令集架购,共有44条指令,除了少数指令需要2个时序,大多数指令都是1个时序即可完成,可以很方便的以程式来控制完成不同的功能应用,内置精准的+/-1%内阻震荡,可以不需外加震荡电阻,提供待机模式(Halt mode),可大幅的节省功耗,静态电流(Isb)小于1uA。

    AC4005_5秒单片机单线通信协议(一线)语音芯片是一种能够存放最长5秒钟的语音OTP芯片,共有8个I/O口,能根据自己的功能进行IO定义,寄存器的软件来控制选择输入或输出,当做为输出时,还可以选择为一般输出电流(Normal Drive Current)或是大电流输出(Large Sink Current),可直推高亮度LED,不需外加三极管。2V低电压仍能正常发声,复位和内部供电方面稳定,同时解决了部份4.5V以上供电情况下,电压过高时的电流声音杂音,提供了宽电压支持的5V高电压专用电源IO口,语音效果输出稳定.

OTP-40系列单线通信协议(一线)语音芯片的优势:

1, OTP-AC4005 内置电阻、外围仅需要颗104电容.整个方案的成本更低.AT@CHIP
2, 工作电压默认为1.8V—5.5V (同 MaskROM IC 的工作电压范围2.0V ~ 5.5V),使用4.5V以上供电或部分直流供电时在VDD5与VSS串一个0.1uF电容即可.

3, 提供多种产品选择方案,出货形式选择多:
1),音乐贺卡机芯COB(AC60E0 4.5V/3V),
2),直插6Pin/9Pin(分别有10个脚的AC90A和六个脚的AC80E直插COB)模块COB,
3), 主要出货方式SOP14,SOP8,裸片封装可以选择.

4, 量大时可以直接掩膜出货,价格成本便宜,转换灵活,是首单试单时的最佳解决方案,同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础.
5, 喇叭是8欧0.5W的,支持8欧阻值功率范围 : 0.25W-1W的喇叭. 半 环 导 芯 体
6, 支持低电压马达复位功能,同时可能IO口的下拉阻值进行选择,以适用光控等多种场合。

7,I/O做为输出时,还可以选择为一般输出电流(Normal Drive Current)或是大电流输出(Large Sink Current),可直推高亮度LED。
8,提供大音量PWM输出(one 9-bit hardware PWM output),可以直接输出更大音量,不需外加三极放大。
9,内建杂音滤波线路(Noise Filter),可以适当的降低背景噪音。

10,提供低电压复位(LVR=1。8V),看门狗计时(WDT),I/O复位功能(External Reset)。
11,同时能提供单线触发(一线串口模式)和二线串行通讯方式 两种方案。客户可以根据自己的功能进行选择。资料见后面文档的标准方案模块。
12,可以按客户的功能需求进行编程。AC40-OTP系列是一颗带MCU单片机可编程的OTP语音芯片。
13, 环芯公司提供标准版的一线单线通信协议方案,方便客户进行产品开发。
14,AC40系列共有多款语音OTP产品,能满足不同声音长度的需求:

型号
产品描述
5秒 SOP14 16K*10 ROM PWM +/-1%OSC
18秒 SOP14 48K*10 ROM PWM +/-1%OSC
36秒 SOP14 112K*10 ROM PWM +/-1%OSC
60秒 SOP14 160K*10 ROM PWM +/-1%OSC
100秒 SOP14 256K*10 ROM PWM +/-1%OSC
160秒 SOP14,SOP8 400K*10 ROM PWM +/-1%OSC



AC4005 Application Circuit 应用电路接线方法:

按键IO触发与地有效,常规按键功能模式。

AC4005 Stand-alone play Mode / 按键触发声音播放直推喇叭模式PWM

AC4005 diagram 与地触发有效带单片机MCU控制的OTP语音芯片电路接线图



AC4005 封装形式:

AC4005-OTP语音芯片SOP14

带单片机MCU语音芯片(4位微控制器可编程)
单片机单线通信协议(一线)的语音芯片资料 (AC4005-SOP14)

最常用最常见的硬封装形式:

贴片八脚SOP14封装(150mil)

Pin
NAME
1
GND
2
PWM1
3
PWM2
4
VDD
5
VDD5
6
TG1
7
TG2
8
TG3
9
TG4
10
TG5
11
TG6
12
Test
13
TG8
14
TG7

SOP14贴片芯片封装尽寸大小(SOP SIZE): 150Mil :

SOP14贴片14脚封装

SOP14贴片14脚封装带单片机MCU可编程





AC4005-SOP8 / MCU


单片机单线通信协议(一线)八脚

硬封装贴片语音芯片资料

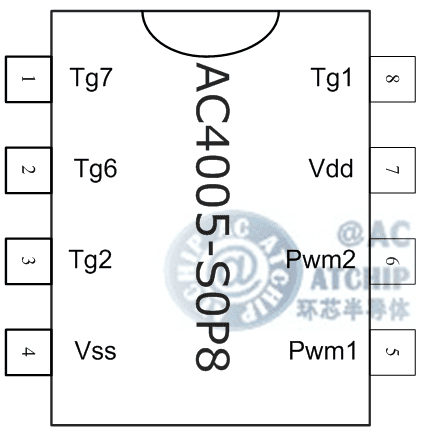

AC4005- SOP8 单线通信协议(一线)八脚封装150mil

  尽寸大小(SOP SIZE): 150Mil

最常用最常见的硬封装形式:

贴片八脚SOP8封装150mil
标准方案8脚TG1具有MCU单片机一线通讯协议功能

SOP8 单线通信协议(一线)八脚

PAD Name
AC4005-SOP8
1
1, TG7
2
2, TG6
3
3, TG2
4
4, Vss
5
5, PWM1
6
6, PWM2
7
7, Vdd
8
8, TG1

PIN Descriptions 脚位功能

Pad Name

ATTR.

Description

TG1 I/O Input pin, active Low, or serial input at programming mode.
TG2 I/O Output or input pin. To be input, active Low.
TG3 I/O Output or input pin. To be input, active Low.
VDD5 Power Regulator input. Connect a 0.1uF cap to VSS or keep floating.
VSS Power Negative power.
VDD Power Positive power.
PWM1 O PWM output 1.
PWM2 O PWM output 2 . or select programming mode.

















AC4005 DC CHARACTERISTICS 电气特性和参数

Symbol
Parameter
Min.
Typ.
Max.
Unit
Condition
VDD
Operating voltage
1.8
3.0
5.5
V

Isb
Standby current, VDD=3V/4.5V

1

uA
No loading
Iop
Operating current
VDD=3V

850

VDD=4.5V

1100
Iih
Input current (1M ohms pull-low ac80)


3
uA
VDD=3V


8
VDD=4.5V
Iih
Input current (300k ohms pull-low)


10
uA
VDD=3V


25
VDD=4.5V
Iih
Input current (100k ohms pull-low)


30
uA
VDD=3V


80
VDD=4.5V
Ioh
Output drive current

-10

mA
VDD=3V, Voh=1.0V

-20

VDD=4.5V, Voh=2.2V
Iol
Output sink current

20

mA
VDD=3V, Vol=1.0V

34

VDD=4.5V, Vol=1.0V
Ioh
PWM1, PWM2 output current

-65

mA
VDD=3V, Voh=1.5V
Iol

65

VDD=3V, Vol=1.5V
F/F
Frequency deviation by voltage drop
VDD=3V

1

%
Fosc(3.0v)-Fosc(2.4v) Fosc(3v)
VDD=4.5V

0.1

Fosc(4.5v)-Fosc(3.0v) Fosc(4.5v)
F/F
Frequency lot deviation, (VDD=3V)
-1

1
%
Fmax(3.0v)-Fmin(3.0v) Fmax(3.0v)
Fosc
Oscillation Frequency
1.31
1.54
1.61
MHz
VDD=1.8~5.5V



语音芯片单片机单线通信协议(一线)标准方案功能如下Mcu Single Line Control(AC4005):

TG1,选曲键EUR(有按键功能)带1线通信,曲目选曲后对TG1播放有效。

TG2,播放键EUI。

TG3,LUR顺序播放。       TG4,LHR单首循环播放。

TG5和TG6 BusyLow,3HZ对闪。  TG7,BusyHigh,TG8,BusyLow。

单线通信协议(一线)单线触发模式(1-Wire Communication Protocol)数据与语音关系:

数据XXH

播放语音段

0000 0001(0x01) 第一段
0000 0010(0x02) 第二段
0000 0011(0x03) 第三段
 (8位二进制码0-255)

收到命令后(芯片延迟10MS左右)即发声。

单线通信协议(一线)(1-Wire Communication Protocol)时序资料参考:

MCU 1 Line 单片机单线通信协议(一线)信号模拟图

单线控制功能(Mcu Single Line Control)为定制功能,一般应用于单片机应用场合。

只占用一个单片机IO口,是其主要优势。

更多一线通信相关产品资料



AC4005 带单片机MCU语音芯片 Serial Mode / 串行通讯触发模式 直推喇叭

此为芯片特殊用法, 资料仅供产品调试参考, 具体功能请以样品为准.

MCU单片机语音芯片PWM复位串行通讯简单应用电路接线方法

语音OTP/AC4005两线串行单片机MCU通讯方式



AC4005_OTP带单片机MCU语音芯片复位串行通讯应用说明

TG7复位信号 TG6归0位,脉冲宽度范围1-3ms,建议值2ms低电平。

TG6触发信号顺序放音键,EUR,顺序选择放音,声音播放时BUSY激活。脉冲宽度范围100-300us建议值为200us低电平。

TG7给完复位低电平信号后,等待时间2ms高电平,TG6再给触发信号

TG2为声音播放时反馈信号脚,需要此功能时,请注明。

MCU Seriel Mode Reset Pin 单片机2线串行模式复位脚信号模拟图

触发一次一个声音,mcu低电平TG6发出几个脉冲识别第几个声音,

但在每次发出脉冲之前,必须个给otpTG7复位

MCU Seriel Model Count Pin 单片机2线串行模式触发信号模拟图



TG2为Busy High, TG1为Busy Low脚位,请根据需求进行选择。





AC4005 Pad Diceic Location 裸片绑定图晶元

CHIP SIZE: (0, 0)

Diceic.com裸片绑定图 带单片机MCU晶元电路的AC4005OTP语音芯片



Note注意事项:
*** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地VSS。
*** At high voltage of 4.5V or higher voltage, VDD5 may be connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD5 don’t need to connect any capacitor and can be kept this pad
floating to save a capacitor.


绑定位VDD5仅在4.5V以上有杂音时使用,3V不需要接地104电容.



AC4005 MusicCard COB Information 音乐贺卡机芯COB软封装资料

/// 最常见语音芯片COB封装形式



AC4005-带单片机MCU语音芯片(4位微控制器可编程)
MusicCard AC60E
音乐贺卡机芯COB脚位资料

OTP语音贺卡机芯PCB



3V和4.5V AG10,LR54钮扣电池供电的贺卡机芯PCB.

音乐贺卡机芯语音COB脚位资料AC60E
请参照实际样品情况.

实物图片,仅供参考.
若有改动,恕不另行通知.

贺卡OTP音乐机芯样板COB

OTP音乐贺卡语音贺卡图片




AC4005 Squeeze Box COB Information 挤压盒COB软封装资料

/// 最常见语音芯片COB软封装形式



AC4005-带单片机MCU语音芯片(4位微控制器可编程)
Squeeze Box AC80J
挤压盒COB脚位资料

OTP挤压盒原理图

最常见的标准片挤压盒机芯PCB

挤压盒语音COB脚位资料AC80J
请参照实际样品情况.

实物图片,仅供参考.
若有改动,恕不另行通知.


挤压盒COB图片






更多: 常见的语音芯片封装形式(软封装COB和硬封装)





Writer Mapping Description / 单片机OTP_语音芯片 IC系列

Writer Pin烧录引脚 : PWM2,TG1,TG2,Test,VSS,VDD

OTP Writer Power Board Pin Mapping Table

PAD Name
AC4005-SOP8
AC4005-DIP8



TG7
1, TG7
1, TG7
TG6
2, TG6
2, TG6
TG2
3, TG2
3, TG2
Vss
4, Vss
4, Vss



PWM1
5, PWM1
5, PWM1
PWM2
6, PWM2
6, PWM2
Vdd
7, Vdd
7, Vdd
TG1
8, TG1
8, TG1



Descriptions

The AC4005 is a single-chip voice synthesizing CMOS IC, and OTP (One Time Programming) IC that are designed to direct support Mask ROM products. Total Voice Length is 5 second at 6 KHz sampling. PWM voice output with high quality speech, it's embedded EPROM architecture, AC4005 has 8 I/O pins. a8c0 Through accurate internal oscillation, external Rosc is unnecessary. Maximum 512 voice groups. One Group contain several steps; Maximum 1024 steps for all the Groups. Support PCM data compression. Support Two mode trigger function (Stand Alone, Serial Trigger Mode). Easy use development system is for function selection and voice combination . PC download the ROM code by the USB Port .

Functions

MAX voice file : 512
MAX Step : 512
Operating Voltage range: 1.8V ~ 5.5V
Total Voice Duration: 5" (30K Samples)
I/O pin : 8
Voice output : PWM
Debounce time : 50 us or 10 ms

Trigger mode (for all Input pins) :

Key Stand-alone Trigger Mode :

Edge/Level
Hold/Unhold
Retrigger/Irretrigger
Serial Trigger Mode : (Count Reset Mode)

Combinations of TG1 and TG8 to trigger maximum 512 Voice Group.

Play rate level:

AC4005 can provide different play rate as follow:

12.7kHz 11.2kHz 10.0kHz 9.0kHz
8.2kHz 7.5kHz 7.0kHz 6.5kHz
6.0kHz 5.6kHz 5.3kHz 5.0kHz
4.7kHz 4.5kHz 4.3kHz 4.1kHz

15.1kHz 13.3kHz 11.9kHz 10.7kHz
9.8kHz 9.0kHz 8.3kHz 7.7kHz
7.2kHz 6.8kHz 6.4kHz 6.0kHz
5.7kHz 5.4kHz 5.1kHz 4.9kH

Output status (for each Output pin):

Stand by Status. (High/Low Status)
(1). Busy_High active : 播放时输出高电平。(Drive输出)
(2). Busy_Low active : 播放时输出低电平。(Sink输出)
Busy Low Active, Stop Low Pulse. 停止播放时输出低电平脉冲。
Busy High Active, Stop High Pulse. 停止播放时输出高电平脉冲。
LED Flash at 6 Hz. 播放时 LED 6Hz Sink输出闪烁
LED Flash at 3 Hz. 播放时 LED 3Hz Sink输出闪烁
LED Flash at 12 Hz. 播放时 LED 12Hz Sink输出闪烁。
QIO signal Arbitrary Output with voice. 随音乐节奏闪烁

Output输出I/O口方式

※ 注意: 是指以 6kHz 的播放速度时LED闪烁的频率;不同的播放速度,LED
闪烁的频率也会不同。
※ Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.

All output pins support large-current output and can directly drive high brightness LED.(Iol=20mA @VDD=3V)
所有的输出脚都可提供大电流来直推高亮度LED。(Iol=20mA @VDD=3V)





DataSheet原理图下载
