AC8040-40秒OTP语音芯片 8002功放 产品资料
OTP40秒芯片描述:半 环 导 环 体
AC8040是一颗支持PWM和DAC输出的40秒的OTP语音芯片支持高性能的 PWM/DAC 语音引擎。同时在复位和内部供电方面有了更大的改善，解决了原来仅支持3V供电的情况,5V供电时在VDD外加一个电阻的情况下,提供稳定性能的语音输出。
部分简单应用上无需添加任何元器件（常规使用建议使用104电容）。同时在功能方面有了更大的改进。同时推出新的烧录工具和编程软件，烧录时间更快交期缩短。
AC8040语音芯片OTP系列sop8是一颗支持PWM和DAC输出的40秒的OTP语音芯片,音质效果好，共有3个I/O口,其中2个Input,1个简单I/O,简单I/O只能触发单段语音或用于马达和闪灯，外围仅需一颗104电容，产品方案成本极低.
40秒OTP-AC8040语音芯片2026原理资料 DataSheetAC8040原理图2026下载 右键点击另存为
OTP-AC8040语音芯片单片机接线资料。停产老版本 DataSheetAC8040单片机串行通信资料下载
最新资料已经更新请查看PDF文档，4.5V供电时正极连接芯片的第7脚，第8脚与VSS接104电容。
更多参考资料：串行通信资料，8002功放接线资料，单片机控制程序
OTP40秒芯片的优势：
1,OTP40sec-AC8040 内置电阻、外围少元器件，部分电池方案可以免去104电容，整个方案的成本更低。AT@CHIP
2,工作电压默认为2.4V—4.5V,使用5V供电时在VDD上连一个8欧电阻即可,纽扣电池供电时语音芯片性能最稳定；输出方式：PWM＆DAC .
3, 优秀的语音编码引擎，共8 阶压缩率可选，支持单线控制模式(Serial mode).
4, 一款可以烧录裸片出货的OTP语音芯片产品,不需光罩费,音质和单价市场更优.
5, 喇叭是8欧0.5W的,支持8欧阻值功率范围: 0.25W-1W的喇叭.
6, 声音DAC输出时,在DAC Pin和VSS之间的电阻为470-1K欧.
出货形式：
SOP8贴片八脚、裸片（大批量定制已烧录好）。 SOP8封装订单3-5天交货
DataSheet原理图下载AC8040

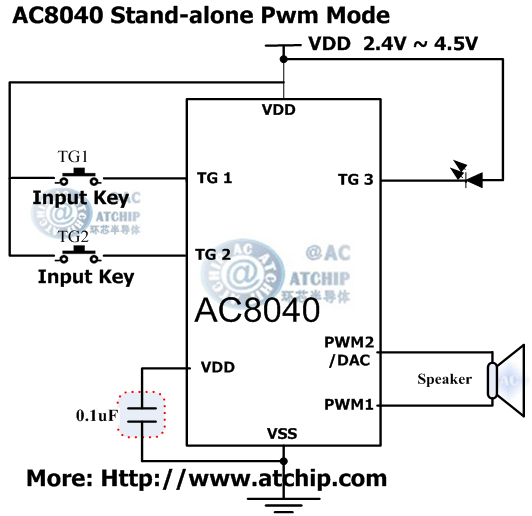

AC8040 Key Mode / 按键触发模式 直推喇叭
按键直推喇叭PWM应用电路接线方法
|

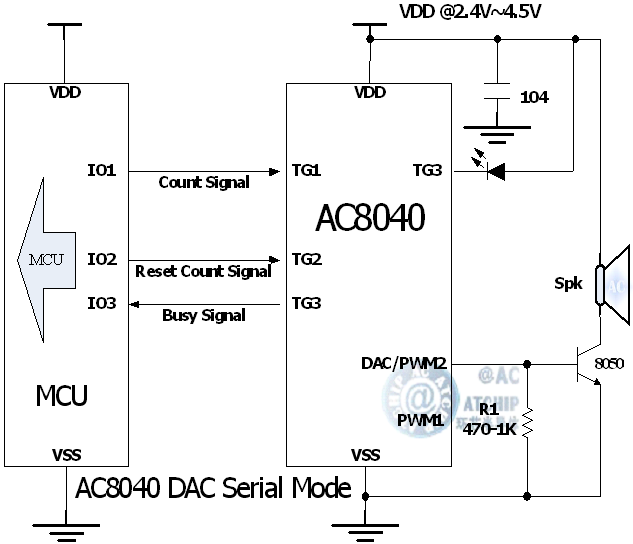

AC8040 Serial Mode / 串行通讯触发模式 三极管功放推喇叭
8脚sop8封装tg5做反馈Busy High
MCU单片机DAC应用电路方案
|
AC8040 语音芯片OTP40秒 封装形式DIP8 / SOP8

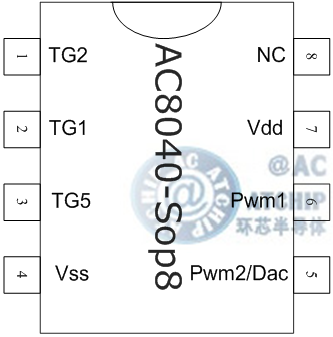

AC8040-SOP8 脚位资料
|
最常用最常见的硬封装形式：
otp芯片SOP8贴片封装
| PIN |
NAME |
| 1 |
TG2 |
| 2 |
TG1 |
| 3 |
TG5 |
| 4 |
VSS |
| 5 |
PWM2/DAC |
| 6 |
PWM1 |
| 7 |
VDD |
| 8 |
Nc |
|

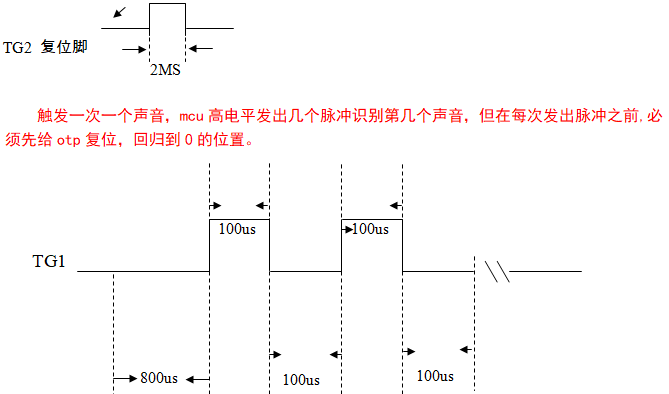

AC8040_OTP40s 串行通讯方式应用简要说明
TG2对vdd复位, 高电平信号2ms, 复位信号后等待时间800us ,
再给TG1高电平脉冲信号
触发一次一个声音，mcu高电平发出几个脉冲识别第几个声音，但在每次发出脉冲之前,必须个给otp复位

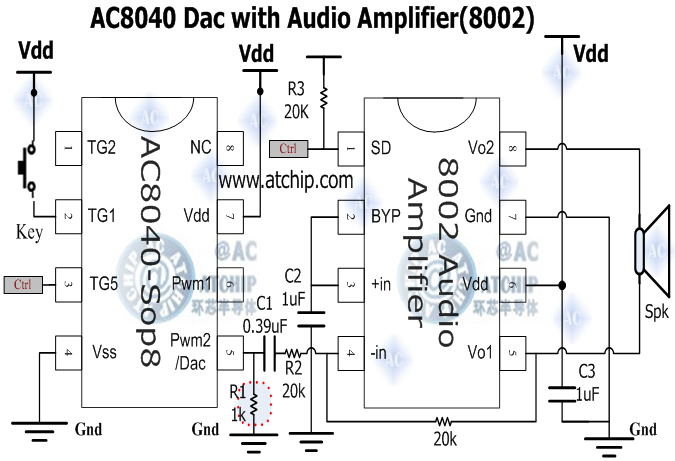

OTP语音芯片DAC接功放芯片8002音频放大电路（3W）
8002功放IC是一颗常用的消费类电子产品的音频功率放大器。最大输出功率为3W，最小输出为1.5W。
工作电压为2-5.5V，适合于USB供电或者电池供电的低压电子产品。省却了传统的自举电路及消震电路，外围零件简单，节省了线路板空间和制作成本。
电路仅供参考：R1,C1,R2,C2,R3,C3根据应用和厂家不同，需自行测试选择。
|
AC8040_OTP40s ELECTRICAL CHARACTERISTICS 电气规格 ：
( VDD=3V , TA=25 ℃ unless otherwise specified )
Characteristic |
Symbol |
Min. |
Typ. |
Max. |
Unit |
Remarks |
工作电压 Operating Voltage |
VDD |
2 |
3 |
5 |
V |
|
工作电流 Operating Current |
IDD |
- |
0.8 |
|
mA |
No load |
静态电流 Stand-by Current |
ISTB |
- |
- |
5 |
µA |
|
推动电流 Output sink Current |
IOL |
- |
7 |
- |
mA |
TG voltage = 0.3V |
推动电流 Output drive Current |
IOH |
- |
7 |
- |
mA |
TG voltage = 2.7V |
工作温度 Operating Temperature |
Temp. |
0 |
25 |
60 |
℃ |
|
AC8040_OTP40s Description:
AC8040 is a 40 Sec. PWM or DAC voice output with high quality speech ,2 input pin and I/O pin simple speech.40 Sec. Voice Length at 6 KHz sampling and 4 bit hardware compression. Built-in oscillator for system clock without an external resistor. Maximum 63 voice groups. One Group contain several steps(voice section ); Maximum 700 steps for all the Groups.
Step can change Trigger I/O Type, Trigger Mode & Output Status.
Hardware Trigger Group Repeat function. Sequential Key for Volume control function.
User selectable 8bit / 5bit / 4 bit data compression. Support three mode trigger function (Stand Alone, Serial Trigger Mode, CPU Command Mode ). Easy use development system is for function selection and voice combination . PC download the ROM code by the USB Port .
相关产品：AC8020-OTP20秒 AC8080-OTPH80秒 AC4160-长秒数语音芯片 AC8040-otp40秒
最新产品: AC9020-OTP20秒 AC9080-OTP80秒 AC9010-OTP10秒
新产品系列OTP语音芯片全面支持4.5V和3V,为您提供最加稳定的语音输出.
环芯公司销售团队竭诚为您服务，同时我们将以更好的产品质量和价格为您和您的企业带来更好的产品和效益。欢迎来电咨询!
本着平等互惠原则，期待与您携手合作，共创辉煌。
环芯语音芯片ic AC8040-OTP40秒语音芯片 |
