119消防报警声警报提醒芯片 / 常规标准品声音芯片ac8vc19

警报提醒芯片 / 119消防报警声 / ac8vc19 / 常规标准品OTP芯片

常规标准品119消防报警声声音芯片ac8vc19

常规标准品119消防报警声芯片资料SOP8贴片八脚/ac8vc19原理图下载更多资料请参考AC8VC产品资料

119消防报警声常规标准品OTP芯片（支持DAC功放可调音量）的产品资料:
119消防报警声 / ac8vc19是一颗贴片八脚DAC单路输出接功放电路的常规标准品语音芯片,价格便宜，性价比极高的OTP芯片，可存储3-6秒声音，音质效果好，贴片八脚出货。共有3个I/O口，其中1个声音触发按键key1，1个三级音量调节键io1，1个Output输出信号io2，可以用来连马达反馈信号或闪灯,外围电路简单，仅需一颗104电容，产品方案成本极低。

芯片	常规产品型号	方案描述（系列功能相同）		其他型号	方案分类描述	价格
三秒	AC8VM（01-99）	动物叫和最常用标准品 Voice Mini。	=	AC3PQ（01-FF）	其他3秒内常规功能方案，功能定制	0.38
六秒	AC8VC（01-99）	6秒标准带音量控制 Volumn Control。	=	AC6TE（01-FF）	标准品通用特别定制方案编号	0.52
30秒	AC8YX（01-99）	常规音效命名音量 YINXIAO	=	AC9GD（01-FF）	最长30秒，常规大容量秒数特价通用方案	0.88
AC8VM/AC8VC/AC8YX这三个系列的芯片接线图和脚位固定,AC8开头不再进行功能更改，产品脚位和功能固定。 AC8VM和AC3PQ是同一颗OTP芯片，AC8VC和AC6TB是同一颗OTP芯片，AC8YX和AC9GD是同一颗OTP芯片，

119消防报警声 / ac8vc19语音IC 支持硬封装SOP8贴片封装形式,应用线路极其简单,2V低电压仍能正常发声,3V和4.5以下供电时仅需一颗104电容,复位和内部供电方面稳定,语音效果输出稳定。

声音输出支持DAC功放电路和PWM直推喇叭两种模式：
(ac8vc19标准方案为DAC单路输出接功放电路 / 标准接线电路，播放键音量键和闪灯 )
其他功能（非标准功能）需有订单定制开发。
1），DAC输出，外接功放推大功率的喇叭，适合需要音量大的场合，DAC情况下，需要调整合适的功放电路。否则在功放芯片的放大功率倍数影响下，音量调节等级变化可能会不明显。应用方案例如：倒车请注意，鞭炮声，电量不足请充电，警报音。
2），无需功放电路时建议选择选择PWM（内置0.25W放大功率）直推喇叭输出，音量调节大小等级明显。应用方案例如：门铃叮咚，自然声等。

芯片基本特性参数:

强大的价格优势,单价0.52元,高性价比的不二选择

119消防报警声常规标准品声音芯片声音内容:

1 119消防报警声acacacxiaofangbaojingsheng

全部试听请点击下载: 常规标准品语音IC ac8vc19下载右键可另存为

119消防报警声常规标准品OTP芯片 / SOP8贴片八脚的基本特性参数和优势:

工作电压： VDD: DC 2 ~ 5V，建议3V和4.5V，语音芯片的最优电压选择。
静态电流： Isb ≤1uA @3V
工作电流： (无负载) Iop: 1mA @3V
内置震荡电电阻：INT_OSC: +/- 1.5% 误差
IO输出电流：Ios: 30mA @3V

支持喇叭和蜂鸣片:喇叭是8欧0.25W 范围 : 0.25W-1W的喇叭都行.
无需外加震荡电阻,Rosc脚悬空。
提供多种产品选择方案,出货形式选择多:SOP8贴片八脚硬封装(150mil)交货。

无需再等待掩膜的OTP标准成品芯片。价格成本便宜,是性价比最佳的解决方案,
同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础。

更多标准产品,请进

其他方案说明:

1）具体应用模式见每个独立方案的产品资料.
2）功放推喇叭：适合需要音量大的场合，DAC情况下，需要调整合适的功放电路。否则在功放芯片的放大功率倍数影响下，音量调节等级变化可能会不明显。
3) 默认音量最大。

出货方式:贴片八脚SOP8 / 150mil出货,3-7天交货。。

ac8vc19119消防报警声应用模式:

一，常规应用模式1，（如倒车请注意，警报）DAC输出带音量调节：

触发方式： KEY1：L/U/I, (播放键，倒车请注意，长按长响，不可打断)
触发方式： IO1： E/U/R, (三级音量调节按键，或者其他按键功能)
输出信号： IO2： LED灯脚: 3HZ节奏(一秒闪烁三下，Sink与正极接灯)
需加功放的产品方案请选择DAC模式接灯

AC8VC标准OTP语音芯片IC接线图DAC后接功放电路

标准OTP芯片接线图1

更多芯片电气特性参数请访问：AC8VC产品资料

ac8vc19音效OTP芯片软封装SOP8脚位图 (供参考)

ac8vc19 / SOP8
常规标准品贴片8脚

最常用最常见的硬封装形式：

贴片八脚SOP8封装

Sop8封装规格(150Mil)

PIN	NAME
1	Key0
2	IO1
3	IO2
4	VSS
5	NC
6	PWM1
7	VDD
8	PWM2 / Dac

正负极Vdd，VSS之间必须接104电容。

脚位符号描述 1 Key0 触发按键Key0 2 IO1 声音选择脚IO1 3 IO2 反馈脚位，闪灯脚3HZ 4 VSS 电源负极，接地 5 Test(NC) 悬空 6 PWM1 声音输出，PWM1喇叭 7 VDD 电源正极 8 PWM2 / DAC 声音输出，DAC或PWM2喇叭

标准品OTP芯片 / 警报提醒芯片常见应用场合:

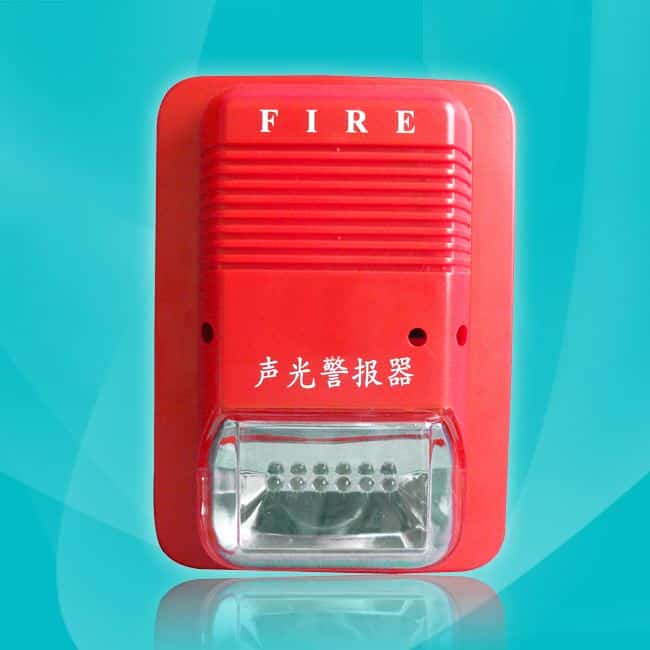

1,声光报警器（Audible and visual alarm）又叫声光警号，是一种用在危险场所，通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在爆炸性气体环境场所，还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所，可以露天、室外使用。
2, 车辆防盗系统，高音报警系统，工业电子警报器矿用报警装置。
3, 家庭防盗系统，燃气安全报警，消防车火警119,消防安全报警系统等等等等 119消防报警声警报提醒芯片
4, 相关图样:

SOP8贴片芯片封装尽寸大小(SOP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):

常规标准品闪灯输出状态OTP IC Output status (Default:3HZ):

A. Stand by Status. (High/Low Status):
(1). Busy_High active : 播放时输出高电平。(Drive输出)
(2). Busy_Low active : 播放时输出低电平。(Sink输出)
B. Busy Low Active, Stop Low Pulse. 停止播放时输出低电平脉冲。
C. Busy High Active, Stop High Pulse. 停止播放时输出高电平脉冲。
D. LED Flash at 6 Hz. 播放时 LED 6Hz Sink输出闪烁。
E. LED Flash at 3 Hz. 播放时 LED 3Hz Sink输出闪烁。
F. LED Flash at 12 Hz. 播放时 LED 12Hz Sink输出闪烁。
G. QIO signal Arbitrary Output with voice. 随音乐节奏闪烁。

短秒数语音输出状态Ding Dong IC

Note注意事项:
3Hz是指以 6kHz采样率声音的播放速度时LED闪烁的频率;不同的播放速度,LED闪烁的频率也会不同。
*** Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
