语音控制芯片AC2601一线指令控制主灯信号方案资料:
语音控制芯片AC2601一线指令控制主灯信号方案资料: PDF文档下载，右键可以另存为
语音控制芯片AC2601一线指令控制主灯信号方案资料:
AC2601使用普通话离线语音识别大脑库，采用全新的神经网络算法，具有识别精准，误判率低，5米远场可靠识别等优势。非常适合玩具，小家电及其他对成本敏感，有一定性能要求的声音识别为主的应用场景。
语音降噪算法：过滤掉稳态噪声、对动态噪声也有很好的抑制作用，噪音下也可准确识别。内核和存储：高性能内核，外围电路极其简单。
一线指令控制主灯信号方案AC2601，主要用于智能灯光控制方案：语音控制指令通过AC2601芯片1线脉冲脚位，由灯光系统主控芯片接收到信号后，完成开关机等相关动作。
芯片封装：SOP8功能可定制；主要应用领域：智能产品；普通话英语通用。
小夜灯方案：七彩灯AC2827英文 / 普通话七彩灯AC2817; 小夜灯带亮度调节版AC2847英文 / 中文亮度调节版AC2837；简易开关灯两指令版本AC2867英文 / 中文开关灯两指令版AC2857；
拍拍灯系列小夜灯（震动开关单色）AC2818cn；定时系列小夜灯（三色黄白灯）AC2816cn；
标准小夜灯RGB方案（可定制）请参考: AC2827英文离线语音库识别芯片 / 中文版普通话AC2817特价版本
中英文芯片通用（硬件脚位兼容）。更多定制方案请访问：AC2903定制版（可播放音频）
语音控制主灯信号芯片AC2601方案性能参数：
1.智能识别--非特定人员/普通话；对口音要求不敏感，说普通话的或者略带口音而不影响理解的普通话用户，系统均能正常识别。普通话版AC2601对英语解析率低。
2.用户以自然距离（15cm到2m左右）对准话筒进行语音输入识别完成智能功能。
3.系统具有一定的抗噪功能，在一般环境噪声下能进行正常语音识别。在一定环境下，系统识别率达97%以上。
4.通过指令识别可实现各种功能，如唱歌、灯光控制、讲故事、等众多功能。
5.语音识别芯片AC2601中文普通话版本具备准确率高、抗噪音强及成本低等优点。
6．语音识别芯片技术参数：
1）.工作电压(VDD)为 2.4V ~5.5VDC；
2）.常亮小夜灯芯片识别应用电路简单；
语音控制芯片AC2601控制主灯信号一线指令列表 |
操作 |
语音指令 |
1线控制指令 功能描述 (输出脚Pin5) |
开关 |
开灯 |
输出持续高电平。用于主控进行灯光开关机状态检测。 |
关灯 |
关灯指令输出IO持续低电平。 |
颜色 |
变颜色 |
输出启动低16ms 高16ms后 置低16ms 回到开灯状态一直高输出。 |
换颜色 |
七彩灯 |
七彩变色 / 七彩灯 |
输出启动低16ms 高128ms后 置低16ms 回到开灯状一直高输出。 |
亮度 |
亮一点 |
输出启动低16ms 高32ms后 置低16ms 回到开灯状一直高输出。 |
暗一点 |
输出启动低16ms 高64ms后 置低16ms 回到开灯状一直高输出。 |
开机状态一直都是高电平持续，用于主控进行灯光开关机状态检测。
上电默认为低电平，关机状态。
低电平信号16ms启动检测语音指令,再以16ms低电平信号结束脉冲，回到开灯状态高电平

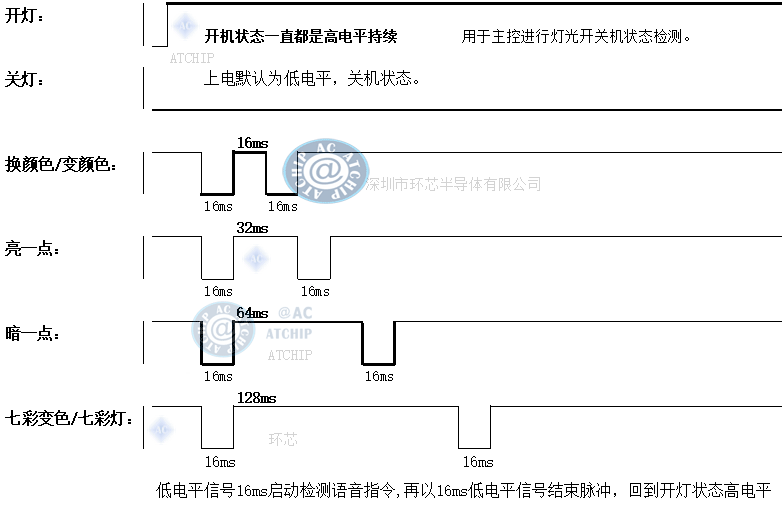

语音控制主灯信号一线指令参考脉冲资料：

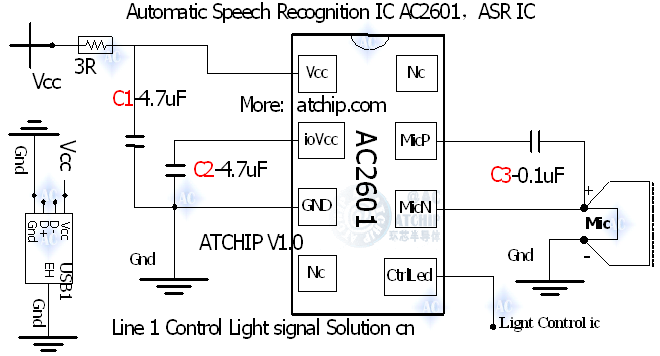

语音控制芯片AC2601一线指令控制主灯信号方案原理图：
C1,C2电容4.7uF电容值，可以加大到10uF，但是不可以再减小了。
(电源供电VCC后的3R电阻，不能省去)。
Vcc 和 ioVcc 不能连接在一起，IO输出脚为Led灯与正连接时，需接IoVcc.
智能语音一线指令控制主灯信号方案相关应用： ：
智能灯光控制方案：由特定人（SD）/非特定人（SI）的发出的语音控制指令，通过AC2601芯片1线脉冲信号脚位，由灯光系统主控芯片接收到脉冲信号后，完成相应的动作。如亮度调节，开关机，七彩灯等相关指令。
3，多功能型的语音识别/对话产品，语音对话机芯—智能玩具版本，可实现唱歌、跳舞、讲故事、背诗、录音等众多功能。
，多功能型的语音识别/对话产品，语音对话机芯—智能玩具版本，可实现唱歌、跳舞、讲故事、背诗、录音等众多功能。
AC2601具备准确率高、抗噪音强及成本低等优点。性价比高，可广泛应用于玩具、家电及汽车电子等产品中，产品功能可以定制。
AC2601具备准确率高、抗噪音强及成本低等优点。常用于自带主控芯片的灯光系统中。
更多智能语音产品资料参考：/iSpeech.asp
SOP8离线语音识别芯片贴片芯片封装尽寸大小(SOP SIZE):
|
语音识别芯片-长亮小夜灯相关产品:
1，AC3JD03-嘀嘀声门磁警报三合一叮咚芯片（叮咚门磁警报价格便宜，推荐）
2，AC3H710警报声带灯，撬门报警防盗,单价最优0.18RMB。 （无震荡电阻Rosc，带2Hz闪灯，与正极不触发）
3，AC3L710常用警报声带灯,开箱报警闪灯功能,（外接功放电路，带2Hz闪灯，与负极不触发）
4，AC9561四声警报声（警车声，消防车声，救护车声，机枪声Sop8）
4，AC6L501三声警报声（警车声，消防车声，救护车声，Sot23-6）价低至0.16Y
6，AC8JM20-门磁警报叮咚门铃音乐20首（门磁警报音乐20首），更多警报门铃芯片选型
7，AC9961-六音单音警报声音效芯片，价格便宜（另一个版本的AC9906芯片）
8，AC9906-JB-六音单音警报声音效报警器芯片-车辆家庭防盗报警系统芯片
9，AC3L01-单音警报声音效报警器芯片-SOT23封装3个脚芯片(SOT-23封装3个脚芯片(三极管样式))
10，AC6H01-单音带灯警报声音效片- SOT23-6封装6个脚芯片(SOT6封装)
11，AC3CM13语音叮咚声（叮咚三声叮咚两声SOP8，门铃叮咚声等）
12，AC8FB08动听音乐盒电子芯片（和旋音乐芯片）
13，AC8SR-L1 长响单音生日快乐芯片（SOT23封装3个脚芯片(三极管样式)，量大单价9分钱）
14，AC8SR-COB 长响单音生日快乐专用COB（生日蜡烛专用COB 1.5V供电）
15，AC3KS03专用电子口哨三声芯片,电子口哨提醒警报,三种电子口哨声音
16，AC9KS03便宜的电子口哨三音效芯片（频率音效芯片Sop8）单价低至0.16Y
17，AC3CM23贴片语音叮咚声（叮咚两声，门铃叮咚声等）Sot23-6单价低至0.16Y
更多语音芯片IC产品如:动物叫声ic系列,门铃ic系列,童车ic系列,水晶圣诞音乐等等
更多产品:/speechic.asp
请注意！
静电敏感器件请做好电磁干扰防范。 |
 |
离线语音识别芯片电路操作注意事项：
静电在很多地方都会产生，采取下面的防护措施，可以有效的防止 MOS 电路由于受 静电放电影响而损坏：。
● 操作人员要通过防静电腕带接地。
● 设备务必外壳接地。
● 装配过程中使用的工具必须接地。
离线语音识别芯片常见注意事项：
1,语音芯片的喇叭常规为：8欧0.25-0.5瓦。欧姆值范围：8-32欧，值变大时音量变小变柔。欧功率值范围：0.25-1瓦（W）。无法驱动4欧喇叭和2W以上的喇叭。
2,语音芯片电路中正负极的104电容（0.1uF），除极少数简易功能芯片在纽扣电池4.5V以下供电时，都不能省去，否则会引发不发声音，声音中断，杂音等不良情况。
● 电容设计线路板时，离芯片越近越好!
● 正负极的104电容，除特别注明的简易功能芯片外，一定不能省!
3,应用电路中存在变压器，马达和大电感元件时，语音芯片应按电磁规范，做好相应防范措施，语音芯片属于敏感器件。
