三声电子口哨音效芯片 AC3KS03/Sop8

三声电子口哨音效芯片资料AC3KS03 三声电子口哨音效芯片资料下载，右键可以另存为

三声电子口哨警报音效芯片应用电路资料:量大单价低至0.38元

AC3KS03是一颗常见的标准的高分贝三声电子口哨声芯片，常用于电子口哨，警报器，以及各种小家电产品警报提醒，无需震荡电阻，三种音效可选。
三声电子口哨报警芯片是一颗价格便宜，性价比极高的OTP芯片，共有3个I/O口，存储3段口哨报警音效，音质效果好，音量大，声音尖锐，穿透力强。贴片八脚出货，外围电路简单，产品方案成本极低。Out单路信号输出，外接三极管与三脚电感推蜂鸣片。
需要音量大的场合，可调整合适的功放电路，可推动大功率喇叭，否则在功放芯片的放大功率倍数影响下，音量调节等级变化可能会不明显。

功能应用：拔动开关0-1-2-3对应档位即可切换三种不同音效；
按下播放键发出声音，松开停止，长按长响功能；
可不接拔动开关，直接按键控制三种音效。

三声电子口哨警报音效芯片主要出货形式:

1，Sop8贴片8脚硬封装（主推）。2，可以定制COB（AC80E供参考）
电子口哨音效芯片功能叙述:
可选择3种声效，通过IO口进行声音效果选择；
外接NPN晶体管可驱动喇叭，单音演奏；
Sop8小贴片体积封装，上电自动复位；
拨位开发选择后按键触发，上电循环响警报声。

三声电子口哨声音效果下载:

电子口哨三声报警下载1,仅供参考。

声音内容：电子口哨音效，上电长响

更多两声口哨声AC8VC28

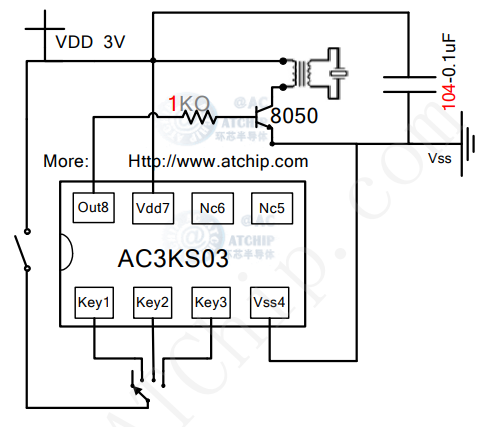

三声电子口哨芯片应用电路:

触发方式：上电长响，放大电路推蜂鸣片。

此电路可以直接驱动喇叭，三脚电感升压推蜂鸣器发声电路，还得根据需求自行调节。

1K的电阻和104电容根据产品应用不同，可以省略。
THE IC SUBSTRATE SHOULS BE CONNECTED TO VDD
*以上电路供参考，如有修改，恕不另行通知！

AC3KS03三声电子口哨音效芯片软封装sop8脚位图 (供参考)

AC3KS03 / sop8 小体积贴片芯片 三声电子口哨音效芯片贴片8脚 (sop8 SIZE):

最常用最常见的硬封装形式： 贴片八脚sop8贴片8脚封装 通过SEL脚进行声音效果选择。   符 号 描 述 脚 位 Key1 口哨声报警音效1 1 Key2 口哨声报警音效2 2 Key3 口哨声报警音效3 3 Vss 电源负极接地 4 Nc 留空 5 Nc 留空 6 VDD 电源正极 7 DAC 声音输出脚 8

符 号 描 述 脚 位 Key1 口哨声报警音效1 1 Key2 口哨声报警音效2 2 Key3 口哨声报警音效3 3 Vss 电源负极接地 4 Nc 留空 5 Nc 留空 6 VDD 电源正极 7 DAC 声音输出脚 8

触发方式：SEL脚位和电源正极或负极相连进行声音选择，NPN推蜂鸣器。

电子口哨音效芯片电气特性参数（ELECTRICAL CHARACTERISTICS）： 　　　　　

请注意！ 静电敏感器件请做好电磁干扰防范。

三声电子口哨声音效芯片的常见应用场合：　　　　　

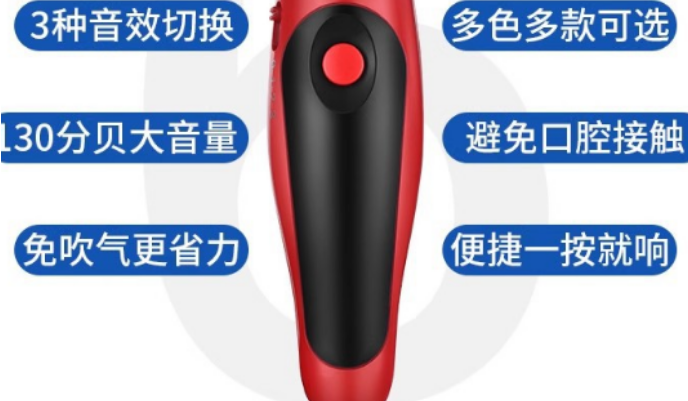

1, 适用于运动竞技、紧急突发状况、交通指挥、军事训练、宠物训练、骑行喇叭等场合，内置三种声音可供选择，音量大，声音尖锐，穿透力强。
2，四档拔动开关切换选择三种不同声音，按下播放键发音，松开停止，长按长响。

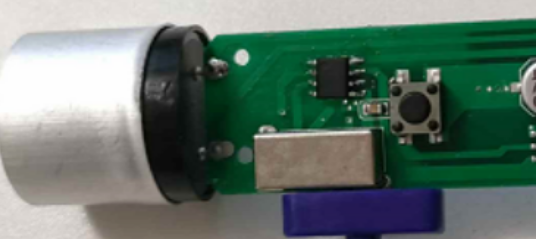

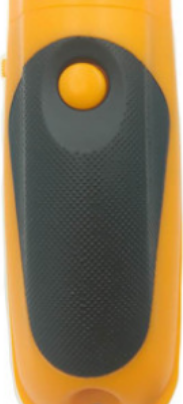

3, 相关图样：

Three Whistle Sound Description:
This chip is a new type of CMOS sound generator designed with sound composite system using minimum application circuit .It is dedicated to the applications such as whistle, alarm, etc. and is easy for you to design your consumer products.
