好听的圣诞音乐芯片 (水晶圣诞产品芯片)

好听的圣诞音乐芯片资料/AC8DC09原理图下载  右键点击可以另存为 量大价格低至0.28元

好听的圣诞音乐芯片 (水晶圣诞产品芯片),便宜的贴片芯片

AC8DC09 好听的圣诞音乐芯片 (水晶效果好)是一颗高性能单晶片的CMOS音乐和语音合成IC,直接驱动喇叭的圣诞九首音乐芯片。合成的音质效果好,共有2个I/O口,SOP8硬封装有其中1个按键,1个灯信号输出脚,。外围少元器件,应用电路简单,价格低,有着很好的产品方案成本优势。
贴片圣诞音乐芯片 (随音乐节奏闪灯和弦圣诞八首贴片8脚)的常见应用场合: 水晶音乐盒,圣诞音乐铃,圣诞玩具,圣诞树。

AC8DC09好听的圣诞音乐芯片 (随音乐节奏闪灯和弦圣诞九首贴片8脚) 同时支持出硬封装芯片形式出货,2V低电压仍能正常发声,3V和4.5以下供电时仅需一颗104电容(0.1uf),语音效果输出稳定

好听的圣诞音乐芯片音乐曲目: 水晶好效果音乐9首曲目列表:
1-9首 好听的圣诞音乐 水晶圣诞音乐

好听的圣诞音乐芯片 (水晶圣诞产品芯片) 全部试听:
好听的圣诞音乐芯片 AC8DC09 SOP8音效下载 右键可另存为



好听的圣诞音乐芯片 (水晶圣诞产品芯片) 功能描述,2个按键1个输出:


KA1 L/H/R (循环播放九首歌曲) 持续按着按键,九首歌曲会一直顺序循环播放;下次触发会从下一首开始播放。播放中可以被其它按键触发,跳到下一首开始播放。

LB0 BUSY 闪灯随音乐节奏闪烁,忙信号输出反馈脚,BUSY Low功能,与正可以接灯,声音播放时亮灯(跟着音乐闪灯)

圣诞IC / 好听的圣诞音乐芯片九首音乐芯片的优势:

好听的圣诞音乐芯片9首AC8DC09音乐芯片IC内置电阻、外围少元器件,电路简单.
音质效果好,有很好的成本优势。现存的SOP8贴片八脚硬封装出货。
工作电压:VDD:DC2~5.5V,推荐使用是3.0V和4.5V
静态电流:Isb≤0.1uA@4.5V
工作电流: (无负载) Iop: 1.5mA @4.5V IO输入电流:Iih:12uA@4.5V
IO输出电流:Iol:33mA@4.5V
内置震荡电电阻:INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.

提供多种产品选择方案,出货形式选择多:
1),直插10Pin模块COB (十个脚的AC90A直插COB,脚位定制)
2),SOP8贴片八脚(主打贴片八脚硬封装),裸片封装可以选择。

掩膜成品芯片可以小批批,也可以直接掩膜出货,价格成本便宜,转换灵活,是首单试单时的最佳解决方案,
同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础。


圣诞芯片曲目:圣诞音乐铃音乐IC 九首
:

1-9首

好听的圣诞音乐

水晶圣诞音乐


和弦圣诞音乐IC / 圣诞音乐芯片8首常见应用场合:


1, 水晶 音乐盒,音乐琴,电子音乐琴,电子八音琴,八音盒音乐铃,水晶钢琴音乐盒,Musical Movement。
2, 八音盒音乐铃替代,八音盒主要指机械发音器的音乐盒,1796年由瑞士钟表匠安托法布尔发明,转动盒内的链环,可自动演奏音乐。有排布了针头状突起的铜筒或唱盘,随着转筒或唱盘的旋转,针状突起拨动经调谐的钢簧片发声,译码出成段的音乐。
3, 音乐水晶球,魔法水晶球,八音琴音乐铃,圣诞水晶球。魔法森林,音乐城堡等等
4, 相关图样:

圣诞替代,圣诞主要指机械发音器的音乐盒 水晶球,圣诞水晶球。音乐城堡等等 圣诞替代,圣诞钢琴音乐盒 木制音乐琴发音器的音乐盒
圣诞替代,圣诞主要指机械发音器的音乐盒 音乐水晶球,魔法水晶球,,圣诞水晶球。魔法森林,音乐城堡 圣诞替代,水晶音乐琴,电子琴的音乐盒 圣诞,水晶音乐琴,电子琴的音乐盒
圣诞替代,水晶音乐琴,电子琴带灯的音乐盒

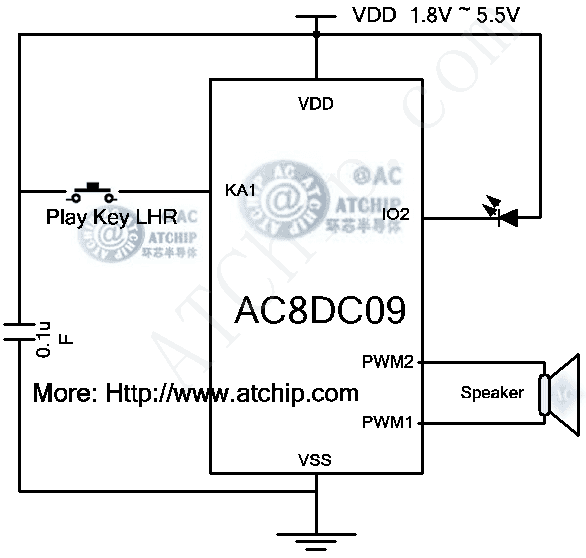

AC8DC09和弦圣诞音乐铃音乐IC芯片接线图PWM直推喇叭


水晶圣诞芯片接线图

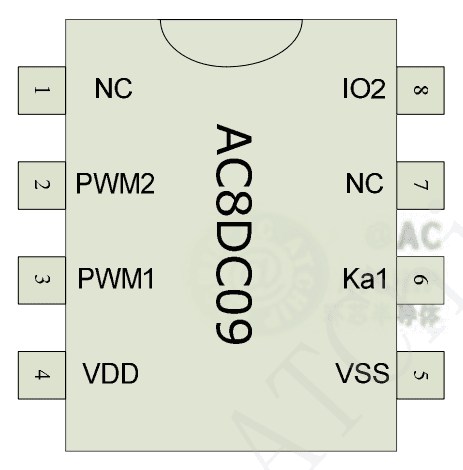

/// 最常见贴片SOP8圣诞音乐语音芯片封装形式

AC8DC09 圣诞音乐铃音 贴片圣诞音乐芯片/和弦音乐 封装形式 SOP8




AC8DC09- SOP8 贴片圣诞音乐芯片/和弦音乐

OTP 8脚硬封装芯片资料

和弦圣诞音乐芯片AC8DC09DIP8SOP8_OTP30s硬封装DIP8/SOP8图片



最常用最常见的硬封装形式:

直插八脚DIP8封装和
贴片八脚SOP8封装

6脚选曲键具有MCU单片机一线通讯功能

MCU模式下第7脚可以改3Hz为常亮(BUSY)功能

Pin

NAME

1

NC

2

PWM2

3

Pwm1

4

VDD

5

VSS

6

Ka1

7

NC

8

IO2

(Busy Low)






DIP8双列直插封装尺寸大小 (PDIP SIZE):
DIP8双列直插封装

SOP8贴片芯片封装尽寸大小(SOP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):





AC8DC09 SIP COB Information 圣诞音乐铃圣诞直插COB软封装资料

/// 最常见语音芯片COB封装形式







AC8DC09圣诞音乐铃芯片-SIP AC80E 单列直插COB脚位资料



软封装OTP语音芯片原理图



直插1-6脚顺序为从左至右.

直插语音COB脚位资料AC80E
请参照实际样品情况.



实物图片,仅供参考.
若有改动,恕不另行通知.
语音COB芯片图片样品



直插6脚COB脚位资料:


PIN

NAME

1

KA0(EUI)

2

KA1(LHX)

3

PWM1

4

PWM2

5

VDD

6

VSS




请注意!
静电敏感器件请做好电磁干扰防范
esd静电敏感器件请做好电磁干扰防范


电路操作注意事项:

静电在很多地方都会产生,采取下面的防护措施,可以有效的防止 MOS 电路由于受 静电放电影响而损坏:。

● 操作人员要通过防静电腕带接地。

● 设备务必外壳接地。

● 装配过程中使用的工具必须接地。

语音芯片常见注意事项:

1,语音芯片的喇叭常规为:8欧0.25-0.5瓦。欧姆值范围:8-32欧,值变大时音量变小变柔。欧功率值范围:0.25-1瓦(W)。无法驱动4欧喇叭和2W以上的喇叭。

2,语音芯片电路中正负极的104电容(0.1uF),除极少数简易功能芯片在纽扣电池4.5V以下供电时,都不能省去,否则会引发不发声音,声音中断,杂音等不良情况。

● 电容设计线路板时,离芯片越近越好!

● 正负极的104电容,除特别注明的简易功能芯片外,一定不能省!

3,应用电路中存在变压器,马达和大电感元件时,语音芯片应按电磁规范,做好相应防范措施,语音芯片属于敏感器件
