双音门铃芯片/双音18首门铃IC有选曲功能 / 应用电路接线图

门铃IC双音音乐IC/AC8DM18掩膜版原理图下载  右键点击可以另存为

最新升级版的AC8DM18贴片八脚掩膜18首 特价0.36 请进

双音门铃芯片18首音乐芯片资料:此产品已更新请从上面进入最新版产品资料


  AC8DM18是一颗高性能单晶片CMOS音乐和语音合成IC,直接PWM驱动喇叭的音乐门铃芯片, 音乐合成方式为可编程式的方波和包络线,音质效果好,共有2个I/O口,其中1个选曲键,另一个为播放键,外围无元器件,应用电路简单,价格低,有着很好的产品方案成本优势

     AC8DM18门铃IC同时支持出OTP硬封装形式,OTP门铃是一种能够存放最长10秒钟的语音或者近200秒的双通道音乐的音乐芯片,应用线路极其简单,1.8V低电压仍能正常发声,3V和4.5以下供电时无任何外部元器件,复位和内部供电方面稳定,同时解决了部份4.5V以上供电情况下,电压过高时的电流声音杂音,提供了宽电压支持的5V高电压专用电源IO口,语音效果输出稳定。

曲目列表:1 叮咚叮咚 / 叮咚两声 DingDong DingDong 2 致爱丽斯 For Elise 3 西敏寺钟声 Westminster Abbey 4 你好,请开门 Hello,please open the door(Chinese) 5 叮咚叮咚,你好请开门 DingDong DingDong, Hello,please open the door(Chinese) 6 小星星 Twinkle Twinkle little star 7 雨中旋律 The rhythm of falling rain 8 圣诞快乐 We wish merry Christmas 9 铃儿响叮咚 Jingle bell 10 生日快乐 Happy birthday to you 11 伦敦桥 London bridge is falling down 12 苏三娜 Oh,Susanna 13 走呀走 / 蜗牛与黄鹂鸟 The snail and the Oriole 14 我们的祖国是花园 Our country is a beautiful garden 15 叮咚1声 DingDong 16 大长今 Twilight flying rain flying wind 17 泉水叮咚响 Spring Ding Dong ring 18 王老先生有块地 Old MacDonald had a farm 。下方列表可以试音单首声音内容。

全部试听请点击下载:      双音18首门铃IC AC8DM18下载 右键可另存为



门铃芯片产品参数:

  触发方式:Selected Key :L/U/R,(门铃音乐选曲键,顺序选取;Voice-Select function)
Play Key : E/U/I, (门铃音乐播放键,Trigger OKY selected melody)
  输出信号:Test: Busy Low
  工作电压:VDD:DC1.8~5.5V
  静态电流:Isb≤0.1uA@4.5V
  工作电流: (无负载) Iop: 1.5mA @4.5V   IO输入电流:Iih:12uA@4.5V
  IO输出电流:Iol:33mA@4.5V
  内置震荡电电阻:INT_OSC:+/-1.5%误差
  支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.
  出货形式:
  COB可出AC80E(6pin可以加闪灯或不加),AC90A和挤压盒板AC80J等、裸片(已烧录好),裸片3-5天交货,COB绑好7-10天交货。

门铃音乐曲目:门铃音乐IC 18首十八首





1

叮咚叮咚 / 叮咚两声

DingDong DingDong

2

致爱丽斯

For Elise

3

西敏寺钟声

Westminster Abbey

4

你好,请开门

Hello,please open the door(Chinese)

5

叮咚叮咚,你好请开门

DingDong DingDong, Hello,please open the door(Chinese)

6

小星星

Twinkle Twinkle little star

7

雨中旋律

The rhythm of falling rain

8

圣诞快乐

We wish merry Christmas

9

铃儿响叮咚

Jingle bell

10

生日快乐

Happy birthday to you

11

伦敦桥

London bridge is falling down

12

苏三娜

Oh,Susanna

13

走呀走 / 蜗牛与黄鹂鸟

The snail and the Oriole

14

我们的祖国是花园

Our country is a beautiful garden

15

叮咚1声

DingDong

16

大长今

Twilight flying rain flying wind

17

泉水叮咚响

Spring Ding Dong ring

18

王老先生有块地

Old MacDonald had a farm



芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um(晶元)

晶片底盘接地或悬空

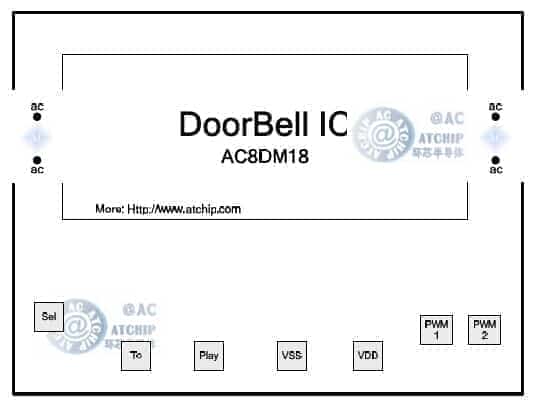

  有选曲功能的门铃IC裸片邦定图

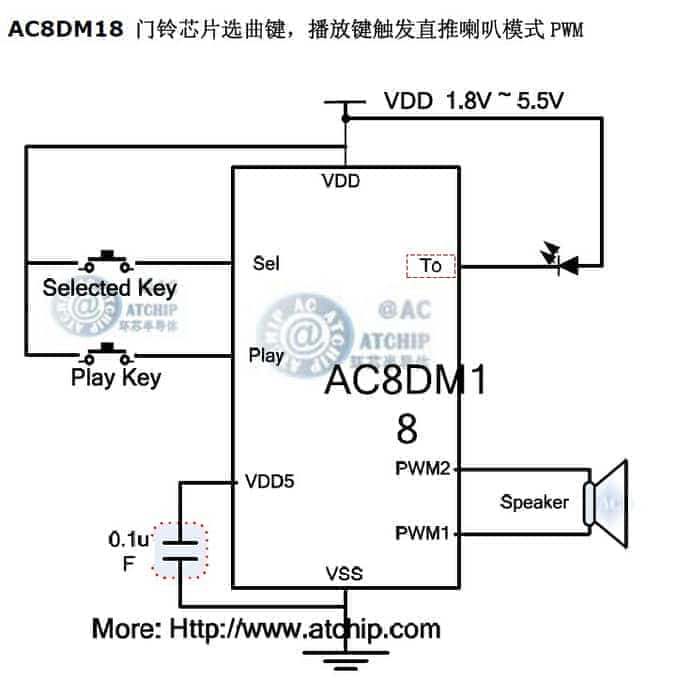

AC8DM18双音门铃IC芯片接线图PWM直推喇叭


门铃18首音乐IC接线应用电路



AC8DM18 SIP COB Information 直插COB软封装资料

/// 最常见语音芯片COB封装形式







AC8DM18-SIP AC80E
     单列直插COB脚位资料



软封装OTP语音芯片原理图



直插1-6脚顺序为从左至右.

直插语音COB脚位资料AC80E
   请参照实际样品情况.



实物图片,仅供参考.
    若有改动,恕不另行通知.
    语音COB芯片图片样品



直插6脚COB脚位资料:


PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS

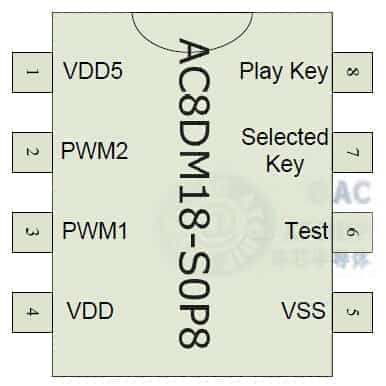

AC8DM18 封装形式DIP8 / SOP8



AC8DM18-DIP8/SOP8

丝印内容:AC8DM18,AC8D,M18,D12。


     AC8DM18DIP8SOP8_OTP30s硬封装DIP8/SOP8图片









最常用最常见的硬封装形式:



直插八脚DIP8封装和
    贴片八脚SOP8封装


PIN
NAME
1
VDD5
2
PWM2
3
PWM1
4
VDD
5
VSS
6
Test
7
Selected Key
8
Play Key






DIP8双列直插封装尺寸大小 (PDIP SIZE):
     DIP8双列直插封装

SOP8贴片芯片封装尽寸大小(SOP SIZE):



SOP8贴片芯片封装尽寸大小(SOP SIZE):





音乐芯片系列裸片绑定图 (AC80F2 供参考)

对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.

若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.


COB绑定图纸,常规音乐芯片语音COB





PCB大小规格(AC80F2):



直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.

直插常规5脚语音芯片COB
