十键儿童玩具音乐带灯芯片原理接线图

十键儿童玩具音乐带灯芯片原理接线图 右键点击可以另存为。

十键儿童玩具音乐芯片带灯资料简介:

十键儿童玩具音乐带灯芯片是在AC8EE12八和弦儿歌音乐芯片基础上,拓展芯片的更多IO口,通过内部矩阵,开发出来的十三键音乐玩具,多键玩具产品方案,通过对13键的取舍,应用在多键玩具产品上,直接PWM驱动喇叭,共有12首8和弦儿歌音乐,和弦音质好,音量大音色逼真。

AC8EE12儿歌音乐和弦音乐玩具多键方案芯片常规裸片出货,支持客户PCBA线路板定制。同时选曲播放键Ka0支持MCU一线通讯来进行控制,保留了音量调节功能,外围仅需一颗104电容。

AC8EE12八和弦儿歌掩膜芯片最多可以矩阵做到13个按键+1个LED灯,下面分别列出部分应用方案简单概述:

1)SOP8封装,3个按键+1个LED灯,Ka0,Select Key选曲键12首音乐顺序播放,IO1,BL 3Hz闪灯,Kb0,Jingle bell,铃儿响叮当播放,Kb1,TwoTigers,两只老虎播放。
2)AC80E6脚COB封装,1个按键+1个LED灯,Ka0,Select Key选曲键12首音乐顺序播放,IO1,BL 3Hz闪灯,其他脚位可以批量时定制,能单独播放其中的任何曲目。

3)AC8EE12儿歌音乐和弦音乐玩具多键方案共有8个I/O口,其中1个普通按键选曲播放键,1个3HZ闪灯,其余6个IO与正极VDD矩阵组成12个功能键,独立播放12首音乐,与选曲播放键顺序相对应,标准COB封装为AC90A十脚线路板COB,满足12个矩阵功能键IO需求。
4)各种矩阵电子玩具方案,如SOP8贴片封装,AC80E6脚COB封装,13键电子琴12键儿歌音乐产品,9键电子玩具琴8键音乐玩具6键和弦音乐琴等,详见其他方案产品资料。

矩阵十键和弦音乐玩具和弦音乐芯片IC产品参数::

工作电压: VDD: DC 2 ~ 5V,建议3V和4.5V,语音芯片的最优电压选择。
静态电流: Isb ≤1uA @4.5V
工作电流: (无负载) Iop: 1mA @3V
内置震荡电电阻:INT_OSC: +/- 1.5% 误差

八和弦儿歌十键和弦音乐玩具音乐芯片出货形式:

掩膜裸片芯片,无需掩膜费,库存不足时交期为30天。

标准COB封装AC90A十脚线路板COB,满足12个矩阵功能键IO需求。

批量情况下,可以定制COB出货(裸片芯片和线路板有库存情况下,COB绑定7-10天交货)。


全部试听请点击下载:      和弦音乐儿歌12首AC8EE12音源下载 右键可另存为



音乐芯片曲目:八和弦儿歌音乐12首

世界经典名曲,不受版权限制。
AC8EE12以音乐原曲为基础,运用现代音乐技术,对效果和旋律进行了新的音效升级。

1生日快乐 Happy birthday to you

2小星星 Twinkle Twinkle little star

3铃儿响叮咚 Jingle bell

4伦敦桥 London bridge is falling down

5玛丽有只小绵羊 MARY HAD A LITTLE LAMB

66 雅克兄弟(两只老虎) Are you sleeping英国

7甜蜜的家庭 Sweet Home

8划船歌 Row, Row, Row Your Boat

9小婴孩 Little baby

10小鸭子 Duckling

11小蜜蜂 Littie Bee

12火车快开 The train is leaving quickly.

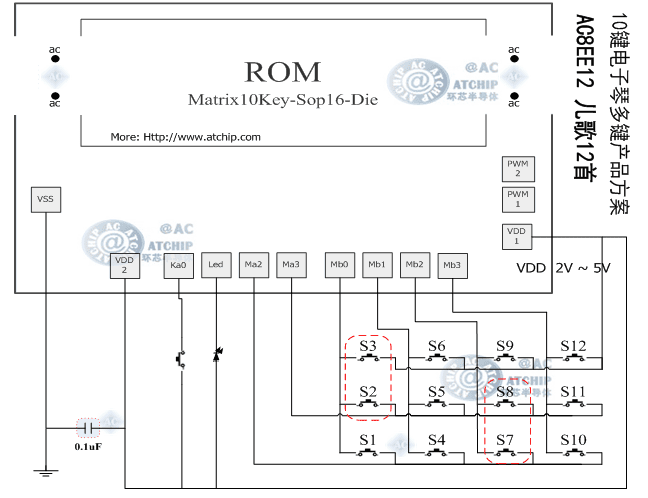

音乐芯片裸片大小规格和矩阵十键和弦音乐玩具接线原理图:

焊盘尺寸:70umx70um裸片尺寸:X=1200um,Y=956um(晶元)

晶片底盘接地或悬空,裸片资料仅供参考!


音乐芯片裸片大小规格和矩阵十键和弦音乐玩具接线原理图

S3

伦敦桥

S6

玛丽

S9

雅克兄弟英国

S12

甜蜜的家庭

S2

生日快乐

S5

小星星

S8

铃儿响叮咚

S11

划船歌

S1

小鸭子

S4

小蜜蜂

S7

火车快开

S10

小婴孩

Ka0循环按键12首循环播放,La1为3Hz闪灯。
常用于13键和弦音乐玩具,儿童音乐琴产品。

AC8EE12 – 和弦儿歌12首芯片线路板

矩阵十键和弦音乐玩具和弦音乐芯片带灯 10Pin COB AC90A
单列直插COB脚位资料

矩阵十键和弦音乐玩具和弦音乐芯片带灯儿歌芯片

请参照实际样品情况.
直插1-10脚顺序为从左至右. 11按键Ka0,12LED。

实物图片PCB,仅供参考.
若有改动,恕不另行通知.



直插语音COB脚位资料AC90A

矩阵十键儿童玩具和弦音乐芯片

实物图片PCBA,仅供参考.

门铃芯片10脚COB实物

直插10脚COB脚位资料:

11按键Ma0,12LED。

PIN
NAME
1
Ma2
2
Ma3
3
Mb0
4
Mb1
5
Mb2
6
Mb3
7
PWM1
8
PWM2
9
VDD
10
VSS

PCB大小规格尺寸(AC90A语音芯片软封装COB尺寸基本脚位):

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.

AC90A十脚线路板COB尺寸芯片脚位PCBA

请参照实际样品情况.   直插1-10脚顺序为从左至右.



AC8EE12- SOP16 和弦儿童玩具芯片12首音乐IC

Sop16(mil150)脚硬封装芯片资料


AC4100_OTP100s硬封装SOP14/DIP14图片

SOP16贴片十六脚需要大批量定制方可生产。

更多功能脚位的硬封装形式: :

贴片16脚SOP16封装
3脚选曲键具有MCU单片机一线通讯功能

PIN

NAME

1

IO1-Led

2

VSS

3

Ka0-select key

4

NC

5

VDD1

6

NC

7

NC

8

Ma3

9

Mb0

10

Mb1

11

Mb3

12

VDD2

13

PWM1

14

PWM2

15

Mb2

16

Ma2

VDD1和VDD2都需要连正极Vdd。
NC脚位悬空

8脚3HZ闪灯和9脚的Previous上一曲功能14脚芯片没有,建议优先选用11,15,16脚功能。



一线通信协议部分:(每个按键都有MCU一线通讯功能)

一线通信协议部分:1帧数据格式说明,仅供参考



MCU一线通讯一线通信协议实例,发送代码0XA3B10100011



数据命令功能定义说明:

0X000xN: 音乐 1~(N+1) 十六进制

0XF0:音量1 0XF1:音量2 ... 0XF7:音量8 0XFE:音量; Vol step by step

0XF8:有音乐+有闪灯
0XF9:有音乐+无闪灯
0XFA:无音乐+有闪灯
0XFB:播放
0XFC:0XFC:下选; next 0XFD:上选; previous
0XFE:音量

0XFF:停止;STOP
