水晶音乐盒芯片 / 八音盒音乐铃8首和弦芯片资料

音乐盒八音盒芯片8首芯片资料/AC8FB08原理图下载  右键点击可以另存为

水晶音乐盒芯片 / 八音盒音乐铃和弦音乐IC 8首芯片资料

AC8FB08是一颗高性能集成MCU的高品质的4通道水晶音乐盒IC,共有8首和弦电子音乐,直接PWM驱动喇叭的水晶音乐盒芯片, 音乐音质效果好,音色逼真,让您能充分感受到旋律的轻盈灵动的感觉,支持MCU一线通讯来进行控制,为高端方案开发节约了主控芯片的IO资源。
和弦八音琴音乐IC / 音乐盒8首 音乐IC的常见应用场合: 水晶 音乐盒,八音盒音乐铃,木制音乐琴,电子音乐琴,电子八音琴,水晶钢琴音乐盒,Musical Movement。

AC8FB08音乐盒IC 主推OTP硬封装SOP8封装形式,应用线路简单,2V低电压仍能正常发声,3V和4.5以下供电时仅需一颗104电容(0.1uf电容离芯片就近),无其他电子元器件,复位和内部供电稳定,同时提供了宽电压5V的支持,语音效果输出稳定。
按键都带有触发防抖功能(触发消抖时间为12ms),同时选曲键具有MCU单片机一线通讯功能,以适用单片机应用等场合。

和弦八音盒音乐铃音乐芯片曲目列表:
1 音乐盒上的舞蹈 Music box dance 2 听啊,天使在高唱 hark !the heard angle sing 3 圣诞,普世欢腾 joy the world 4 迪士尼 Bibbidi Bobbidi Boo
> 5 回忆 Memory 6 圣诞树 Oh Christmas Tree 7 迪士尼,冰雪奇缘 Let it go 8 天空之城 Sky city

全部试听请点击下载:      和弦音乐八音盒音乐铃芯片IC AC8FB08下载 右键可另存为



音乐盒芯片IC / 八音盒音乐铃芯片8首 音乐IC芯片的优势:

触发方式:Selected Key :E/U/R,(八音盒音乐铃选曲键,顺序选取;Voice-Select function)
Play Key : E/U/I, (八音盒音乐播放键,Trigger OKY selected melody)
输出信号:Busy Low 3Hz
工作电压:VDD:DC2~5.5V,推荐使用是3.0V和4.5V
静态电流:Isb≤0.1uA@4.5V
工作电流: (无负载) Iop: 1.5mA @4.5V IO输入电流:Iih:12uA@4.5V
IO输出电流:Iol:33mA@4.5V
内置震荡电电阻:INT_OSC:+/-1.5%误差
支持喇叭和蜂鸣片:喇叭是8欧0.5W 范围 :0.25W-1W的喇叭都行.

提供多种产品选择方案,出货形式选择多:
1),直插9Pin模块COB (九个脚的AC80M直插COB,需要定制)
2),直插10Pin模块COB (十个脚的AC90A直插COB,需要定制)
3),SOP8贴片八脚(主打),裸片封装可以选择。

掩膜成品芯片可以小批批,也可以直接掩膜出货,价格成本便宜,转换灵活,是首单试单时的最佳解决方案,
同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础。




音乐盒芯片曲目:八音盒音乐铃音乐IC 八首





1

音乐盒上的舞蹈

Music box dance

2

听啊,天使在高唱

hark !the heard angle sing

3

圣诞,普世欢腾

joy the world

4

迪士尼

Bibbidi Bobbidi Boo

5

回忆

Memory

6

圣诞树

Oh Christmas Tree

7

迪士尼,冰雪奇缘

Let it go

8

天空之城

Sky city


和弦八音琴音乐IC / 音乐盒音乐芯片8首常见应用场合:


1, 水晶 音乐盒,音乐琴,电子音乐琴,电子八音琴,八音盒音乐铃,水晶钢琴音乐盒,Musical Movement。
2, 八音盒音乐铃替代,八音盒主要指机械发音器的音乐盒,1796年由瑞士钟表匠安托法布尔发明,转动盒内的链环,可自动演奏音乐。有排布了针头状突起的铜筒或唱盘,随着转筒或唱盘的旋转,针状突起拨动经调谐的钢簧片发声,译码出成段的音乐。
3, 音乐水晶球,魔法水晶球,八音琴音乐铃,圣诞水晶球。魔法森林,音乐城堡等等
4, 相关图样:

八音盒替代,八音盒主要指机械发音器的音乐盒 水晶球,圣诞水晶球。音乐城堡等等 八音盒替代,八音盒钢琴音乐盒 木制音乐琴发音器的音乐盒
八音盒替代,八音盒主要指机械发音器的音乐盒 音乐水晶球,魔法水晶球,,圣诞水晶球。魔法森林,音乐城堡 八音盒替代,水晶音乐琴,电子琴的音乐盒 八音盒,水晶音乐琴,电子琴的音乐盒
八音盒替代,水晶音乐琴,电子琴带灯的音乐盒

5,圣诞音乐盒水晶音乐盒八音盒相关历史来历介绍,相关产品:和旋圣诞8首水晶8首音乐盒九首等等。

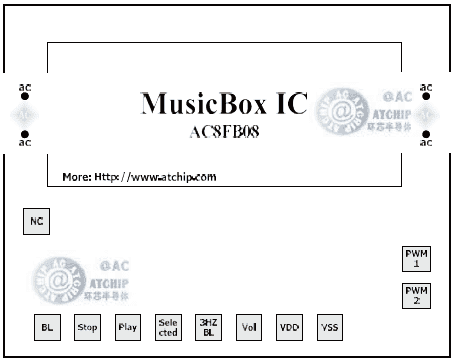

芯片大小规格:焊盘尺寸:80umx80um裸片尺寸:X=840um,Y=956um(晶元)

晶片底盘接地或悬空


水晶音乐盒芯片裸片图

Note注意事项:
*** The IC substrate must be connected to VSS or Floating. 芯片衬底为接地VSS
*** At high voltage of 4.5V or higher voltage, VDD Must connected to VSS with a 0.1uF cap for
less power noise. At 3V, VDD may be connected to VSS with a 0.1uF cap.
VDDVSS之间在4.5伏或者大电流供电时需加一颗104去噪音. 3V供电时建议保留0.1uf电容。
贴片8脚芯片只有播放,选曲,和3HZ busy输出脚。

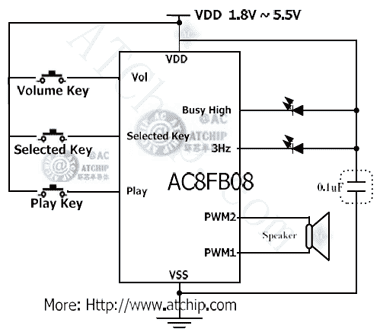

AC8FB08和弦八音盒音乐盒芯片IC芯片接线图PWM直推喇叭


水晶音乐盒芯片接线图

选曲键内置了单线MCU控制,并且有按键防抖功能,没有独立占用芯片IO口(SOP8无音量键,大量时可以定制音量键)。



SIP 10Pin COB Package Information 八音盒音乐铃音乐芯片10脚直插COB软封装资料

/// 最常见语音芯片COB软封装形式

AC8FB08 AC8FM36 –和弦八音盒音乐铃音乐芯片 IC
Sip 10Pin COB AC90A
单列直插COB脚位资料


和弦八音盒音乐芯片10脚COB

请参照实际样品情况.
直插1-10脚顺序为从左至右.

实物图片,仅供参考.
若有改动,恕不另行通知.

直插语音COB脚位资料AC80M

和弦八音盒音乐芯片10脚COB实物

直插10脚COB脚位资料:

PIN

NAME

1

Busy High

2

3Hz

3

Play Key

4

Selected Key

5

Volume Control

6

NC

7

PWM1

8

PWM2

9

VDD

10

VSS




AC8FB08 SIP COB Information 八音盒音乐铃音乐盒芯片直插COB软封装资料

/// 最常见语音芯片COB封装形式







AC8FB08八音盒音乐盒芯片音乐铃芯片-SIP AC80E 单列直插COB脚位资料



软封装OTP语音芯片原理图



直插1-6脚顺序为从左至右.

直插语音COB脚位资料AC80E
请参照实际样品情况.



实物图片,仅供参考.
若有改动,恕不另行通知.
语音COB芯片图片样品



直插6脚COB脚位资料:


PIN
NAME
1
Selected Key
2
Play Key
3
PWM1
4
PWM2
5
VDD
6
VSS



AC8FB08 八音盒音乐铃封装形式DIP8 / SOP8




AC8FB08- SOP8
八音盒音乐盒芯片28首音乐IC
OTP 8脚硬封装芯片资料

    和弦八音盒音乐芯片AC8FB08DIP8SOP8_OTP30s硬封装DIP8/SOP8图片



最常用音乐盒芯片的硬封装形式:

直插八脚DIP8封装和
贴片八脚SOP8封装

6脚选曲键具有MCU单片机一线通讯功能

MCU模式下第7脚可以改3Hz为常亮(BUSY)功能


PIN
NAME
1
PWM1
2
PWM2
3
VDD5
4
NC
5
Play Key
6
Selected Key
7
BL 3Hz
8
VSS







DIP8双列直插封装尺寸大小 (PDIP SIZE):
DIP8双列直插封装

SOP8音乐盒芯片贴片封装尽寸大小(SOP SIZE):



SOP8贴片芯片封装尽寸大小(SOP SIZE):





音乐盒芯片一线通信协议部分:(选曲键都有MCU一线通讯功能)

一线通信协议部分:1帧数据格式说明,仅供参考

MCU一线通讯一线通信协议实例,发送代码0XA3B10100011

音乐盒芯片数据命令功能定义说明:

0X000xN: 音乐 1~(N+1) 十六进制

0XE8: 有音乐+有闪灯
0XE9:有音乐+无闪灯
0XEA:无音乐+有闪灯
0XEB: 有音乐+灯常亮

0XF0:音量 1 0XF1:音量 2 ... 0XF7:音量 8

0XF8:有音乐+有闪灯
0XF9:有音乐+无闪灯
0XFA:无音乐+有闪灯
0XFB:播放
0XFC:下选
0XFD:上选
0XFE:音量

0XFF:STOP

音乐芯片系列裸片绑定图样例 (AC80F2 供参考)

对应脚位: 第一脚,触发脚(与电源正负VDD),触发后发声;第二三脚,直接接喇叭;第四脚,电源正极Vdd;第五脚,电源负极Vss.

若芯片需要104电容,可以正负极间接直插和贴片的...我司的产品绝大部分不需要加104电容(0.1uf),可以更大的为您的产品降低方案成本.

COB绑定图纸,常规音乐芯片语音COB



PCB大小规格(AC80F2):

直插小板间距符合常规DIP直插的标准宽度.金手指适当,铜皮不易脱落.



更多音乐芯片IC产品如:圣诞音乐ic系列,情歌音乐ic系列,儿歌音乐ic系列,八音盒音乐铃音乐IC系列,水晶圣诞音乐等等
请访问:http://www.atchip.com/musicic.asp
