三十秒录音芯片AC6030资料 30秒录音芯片/SOP16

三十秒录音芯片AC6030资料 三十秒录音芯片AC6030资料下载,右键可以另存为

三十秒录音芯片AC6030资料简介:高音质版本的录音芯片

AC6030是一颗支持30秒时间长度的录放音芯片Recorder IC, 超高采样率的16位控制解码芯片,单段录音放音,16位PWM声音输出。超过 10 年的数据保留期,支持麦克风的自动增益控制功能。
产品系列包含有AC6010-10秒录音芯片,AC6013-10秒录变音IC,AC6030-30秒录音芯片,AC6033-30秒录变音IC,具有通过程序开发来进行秒数调节的功能,以实现用户的功能所需.
录音芯片:通过触发REC录音键将声音内容录音保存下来,并且在录音完毕后,再触发PLAY播放键播放录音,并且可以实现重复录放的一种语音储存芯片。

三十秒录音芯片AC6030产品系列的优势:

1, AC6030/30秒录音芯片有掉电保存功能,在更改电池后,声音还是保存在芯片内部;
2, 工作电压2.4V—5.5V;
上电自动复位;
3, 简单易用的录放功能,录音时间长度30秒.价格便宜,性价比高;
4, 输出方式:16位PWM声音输出直推喇叭 /(DAC外接放大电路,需定制);
5,成熟的市场产品, 超过 10 年的数据保留期。


录开始音滴一声提示音效果下载:

录音滴一声提示音下载1(录音开始滴一声提示音,录音结束滴两声提示音 );


三十秒录音芯片电气特性参数(ELECTRICAL CHARACTERISTICS):


Parameter参数

Symbol
符号

Conditions
测试条件

Min
最小

Type
典型

Max
最大

Unit
单位

Operating voitage 工作电压

VDD



2.5

4.5

5

V

OPerating current 工作电流

IOP

No Load

-

7



mA

Standby Current 静态电流

Isb





10

20

uA

Operating temperature 工作温度

Temp



0

25

60

声音内容:30秒录音放音,超高比特率和采样率。

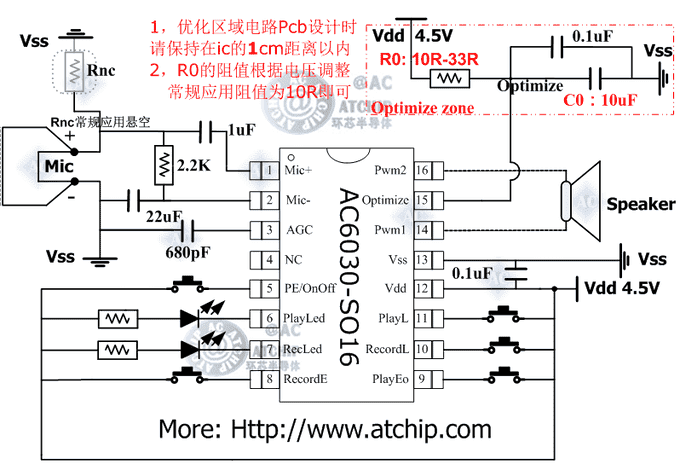

三十秒录音高品质录音放音芯片应用电路:

触发方式:按键模式



三十秒录音芯片AC6030应用电路(10 Seconds)

注:优化区域(Optimize zone)电路的所有元器件不得减少取消。AGC接地电容必须是680pF。。

注意事项:
1, 优化区域电路Pcb应用设计时,离ic的距离请保持在1cm以内。越近越好!C0电容(10uF)尽量保持在0.6cm以内。
2, R0的阻值根据电压调整,5V建议33R,3.7V建议10R。常规录音应用环境下阻值为10R即可。
3, C0的电容阻值根据电路稳定性调整,常规应用为10uF,部分电路应用需要10uF-33uF来调试。
4, Rnc常规应用悬空。AGC接地电容必须是680pF,否则录音不正常。

Notes:
1. Optimize zone close to IC within 1cm.C0 should be close to IC within 0.6cm
2. The value of R0 resistance is generally 10R into IC.
3. The value of C0 Decoupling capacitance is generally 10uF into IC.
4.The Rnc is generally no connection. The capacitance of AGC connected to VSS must be 680pF.


THE IC SUBSTRATE SHOULS BE CONNECTED TO Vss
*以上电路供参考,如有修改,恕不另行通知!


三十秒录音高品质录音放音芯片的常见应用场合:

1,喊话器扩音器(Audible and visual alarm)又叫声高音喇叭,是一种用在危险场所,通过录音声音和各种光来向人们发出示警提醒信号的一种警示信号装置。
疫情期间现场录音重复播放提醒进入小区请佩戴口罩,测量体温等,还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所,可以露天、室外使用。
2, 录音贺卡语音留声纪念产品,贺卡也被称为问候卡,是在庆祝日或特殊情况下进行问候的卡片。
录音卡用录音芯片现场录制自己的声音,录制想告诉对方的话,通俗易懂,诚实地感动,非常适合朋友和情侣的感情互动。
3, 儿童录音玩具录音互动产品,为了培养孩子学习的兴趣,很多玩具增加了声音录音功能,通过简单又熟悉的声音记录,吸引孩子的注意力和兴趣。
比如录制妈妈的哄睡声音,可以孩子更安稳的睡觉,录制宝宝自己的声音播放出来增加产品的新奇感等

4, 相关图样:

高音报警系统 录音音乐贺卡 儿童录音玩具录音互动产品 儿童录音玩具录音互动产品玩具手柄

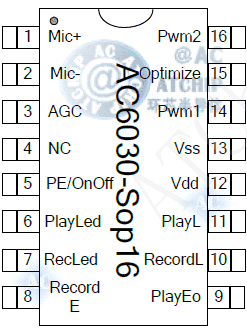

AC6030三十秒录音芯片贴片封装SOP16脚位图 (供参考)






AC6030 SOP16 mil150
三十秒录音高品质录音放音芯片芯片贴片16脚

三十秒录音芯片产品原理资料 - (30秒AC6030)



最常用最常见的硬封装形式:


贴片脚SOP16封装

SOP16封装规格(150Mil)

PIN

NAME

1

Mic-

2

Mic+

3

AGC

4

NC

5

PlayE/onoff

6

PlayLed

7

RecordLed

8

RecordE

9

PlayEO

10

RecordL

11

PlayL

12

VDD

13

VSS

14

PWM1

15

Optimize

16

PWM2





PIN

NAME

CNName

1

Mic-

麦克风负

2

Mic+

麦克风正

3

AGC

麦克风自动增益控制

4

NC

5

PlayE/onoff

按一下单次播放,再按停

6

PlayLed

播放状态指示灯

7

RecordLed

录音状态指示灯

8

RecordE

按一下录,再按停止录

9

PlayEO

触发放一次,不可打断

10

RecordL

按住一直录,松开停

11

PlayL

按住循环播放

12

VDD2

VDD电源

13

VSS

地级

14

PWM1

喇叭1接口

15

VDD1

性能优化脚

16

PWM2

喇叭2接口






SOP16贴片芯片封装尽寸大小(SOP SIZE):

SOP16贴片芯片封装尽寸

SOP16贴片芯片封装尽寸大小(SOP SIZE)

SOP16贴片芯片封装尽寸(SOP SIZE):

相关资料:

SOP16脚语音芯片/贴片十六脚语音芯片



录音芯片:通过触发REC录音键将声音内容录音保存下来,并且在录音完毕后,再触发PLAY播放键播放录音,并且可以实现重复录放的一种语音储存芯片,它包括ADC和DAC两个过程,都是由芯片本身完成的,包括语音数据的采集、分析、压缩、存储、播放等步骤。
ADC=Analog Digital Change 模数转换 / DAC= Digital Analog Change 数模转换

主要产品:AC6010-录音十秒,AC6030-录音三十秒

录音-变音芯片:通过触发REC录音键将声音内容录音保存下来,并且在录音完毕后,再触发PLAY播放键播放录音,同时也可以通过内定的程序,对保存的声音进行变音处理,再通过触发变音播放键来播放变音后的效果声音,达到男女声变化,声音快慢变化,声音音色变化等功能。

主要产品:AC6013-录变音十秒(背景音效:致爱丽丝音乐),
AC6033-录变音三十秒(背景音效:致爱丽丝音乐)。
背景音效独立播放按键:致爱丽丝音乐,高中低音量三挡背景音循环播放。

AC6010,AC6030,AC6013,AC6033由同一颗芯片开发的标准产品系列,价格相同。功能不同罢了。AC6010-十秒录音效果最佳,比特率采样率较高。AC6033-30秒背景音录放芯片,相对来说比特率采样率稍低。但是整个产品系列都已经达到了16位24K采样率以上的声音高品质。
