三脚升压电感引脚长脚区分 警报器芯片接法图示

三脚升压电感引脚长脚区分 警报器芯片接法图示资料下载  右键点击另存为下载  外卖打印机AC9160语音芯片原理资料

三脚升压电感引脚长脚区分 警报器芯片接法图示简述:



三脚电感通用名称:三脚升压电感,别名:三角电感,
三脚升压电感有哪些规格
三脚电感常用的规格有PK3W0608系列,PK3W0810系列,,PK3W0912系列,PK3W1016系列.
具体型号如:PK3W0608-262-683K-UL,  PK3W0810-132-603K-UL,  PK3W0912-142-124K-UL,  PK3W1016-103-903K-UL等。

三脚升压电感用的材质跟工字电感的材质是一样的,通常说的工字电感指的是二个引脚的,只有一个绕组,而三脚升压电感有三个引脚,三个引脚有很大的定制性,一个长脚,二个短脚,或一个短脚,二个长脚,或长脚、中脚、短脚。三脚升压电感一共只有三个引脚,只要区分了一个引脚其他二个引脚就也固定下来了,不需要做特别的标示做区分。因为三个引脚要么是固定的顺时针方向脚位图,要么就是逆时针方向脚位图,三个引脚都是固定的。不能移动。
三脚升压电感引脚的区分方法
1、用万用表来区分三脚升压电感要区分初级跟次级。万用表是一个简单的测试仪器,万用表基本的功能是测试电压,电流,电阻,三个功能。用万用表来测试区分三脚升压电感引脚刚好用得上万用表上的电阻档位。根据三脚升压电感升压原理,三脚升压电感有一个初级,一个次级,初级匝数比较少,电阻值比较小,次级匝数比较多,电阻值比较大。

PK3W0608系列报警器升压三脚电感长中短脚示意图

初级次级的电阻值必须满足: 二个绕组叠加值>次级绕组>初级绕组。当出现为0则是有短路现象,出现电阻值无穷大,不稳定在跳则是有开路现象。
     比如三个引脚1、2、3 。 三脚升压电感只需测试以下个次就可以,如果测试1-2电阻数值 40欧:测试2-3电阻数值:442欧;测试1-3电阻数值:570欧。那就是1-2是初级,2-3就是次级,最大的那个电阻值是二个绕组叠加的电阻值。2脚就是中间脚
2、用LCR电桥区分三脚升压电感:LCR主要是测试电感相关参数,电容相关参数,电阻相关参数的一种综合测试仪。用LCR测试三脚升压电感选用电感测试档位。这个方法比万用表测试区分方法要简单便捷精准。推荐也是这一种方法。用LCR电桥三个引脚进行二组二组的测试,

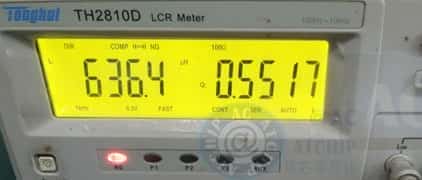

如测试1-2电感量:636UH ;
三脚电感初级电感量测试

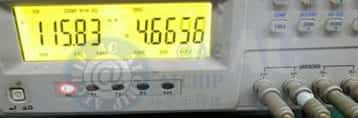

测试2-3电感量115mH  ;
三脚电感次级电感量测试

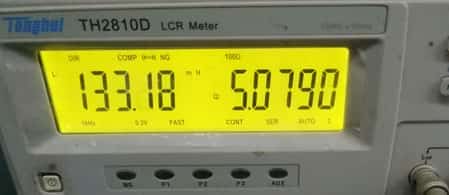

测试1-3电感量133mH.
三脚电感总电感量测试
那就是1-2是初级线圈,2-3就是次级圈,最大的那个电感量值是二个绕组叠加的电感量值。第2脚就是中间引脚
如何用LCR电桥测试电感及具体的电桥参数设定请点击:电感的测量方法  有详细的介绍做为参考。
三脚升压电感引脚标示区分
1、用引脚长度来做区分:比如:一个长脚二个短脚;二个长脚一个短脚;一个长脚一个中脚一个短脚;三种长度来标示,只要一个脚区分了其他二个脚也就固定了下来,
A、最好的区分方法是一长二短,一短二长次之,最不理想的的标示区分是长中短三种不同长度表示方法。PCB板上的孔位是固定的,脚位也是因定的,比如PCB板上三个孔位的公共脚旁边打一个白点做为标示,三脚升压电感选用第一种一长二短的标示区分方法用公共脚做长脚,长脚对准白点孔位插上去就可以了。
B、如果采用后面二短一长,或长中短,特别是长中短这种方法从理论上讲长中短每个脚位代表不同的脚位,从理论感觉上最理想的一种方法。实际上是一种纸上谈兵的心态。因为在实践生产中,一线操员工要想提高效率,就必需减少一线操作员思考动作时间,如果操作员只要区分长脚,那操作员只要看到长脚就确认插入PCB。如果是长中短,那操作员要确认长中短三个脚位,相当于确认三次才能开始插入PCB。从而增加了操作员的工作量。
2、三脚升压电感在用引长度的区分标示基础上额外在三脚升压电感的外壳上加一条白色标示做为区分。
三脚升压电感在插件后或插件前都是要剪短引脚,当引脚被剪短后三个引脚就无法被区分。如果在外壳上加上一条白色的标示条,那就可以完美的解决这个问题。
总结,三脚升压电感引脚区分的最佳方法是用长脚做为公共引脚简称“中脚” 并且在长引脚对应的外壳上加一条白色的白条做为标示。
 三脚升压电感三个引脚的接法
如用上面的方法测试出来1为初级一个引脚,2为公共中间脚,3为次级的另一个脚,三脚升压电感与三极管及蜂鸣片具体接法是: 1脚接电源,2脚接三极C极, 蜂鸣片的一个脚接1脚;蜂鸣片的另一个引脚接三脚升压电感器第3脚。图示如下:
三脚电感升压报警电路图

单音警报声音效警报器芯片资料:又见一音警报

AC3M01-上电长响报警是一颗常见的的报警系统警报声音效报警器芯片,常用于警报器,车辆防盗系统,家庭防盗系统以及各种报警系统提醒。
无需震荡电阻不可调整声音速度,单声警报一直循环。
内置 5V 稳压二极管,内置上电复位电路,驱动能力强(典型值 2A),可直接驱动喇叭。 封装为SOT-23封装3个脚芯片(三极管样式)出货
警报产品请用警报喇叭测试,玩具喇叭8欧0.5W的会发热烧喇叭。

功能应用:触发开发上电长响单音警报音效,单音警报声一直循环。

给您推荐最合适的报警器芯片资料和价格:


11,AC3L710常用
单音警报声带灯,撬门报警防盗,开箱报警闪灯功能,单价最优0.18RMB。符合绿色环保标准和MSL3湿气敏感性等级 (最新款SOP8贴片八脚,带2Hz闪灯)
15,AC9561四声警报新产品报警器芯片(警车声,消防车声,救护车声,机枪声),超高性价比,单价最优0.23RMB
17,AC3W830专用防狼器报警芯片,撬门报警防盗防狼警报,带两级独立灯光控制(比AC3L710多独立灯控)

7,AC9906-JB-六音单音警报声音效芯片-车辆家庭防盗报警系统芯片
8,AC3M01单音警报声音效芯片SOT-23封装3个脚芯片
9,AC3M06六音警报声音效报警器芯片
SOT-23封装3个脚芯片(三极管样式)

18,AC8JM20-
单音呜呜门磁警报器门铃20首音乐芯片,更多警报门铃芯片选型
19,AC3JD03-单音呜呜门磁警报器叮咚滴滴声三合一语音效果芯片。

以上报警器芯片产品常年备货,
量大时需提前预定。
