警报提醒芯片 / 120救护车报警声 / ac8vc11 / 常规标准品OTP芯片


常规标准品120救护车报警声声音芯片ac8vc11

常规标准品120救护车报警声芯片资料SOP8贴片八脚/ac8vc11原理图下载 更多资料请参考AC8VC产品资料

120救护车报警声常规标准品OTP芯片(支持DAC功放可调音量)的产品资料:
120救护车报警声 / ac8vc11是一颗贴片八脚DAC单路输出接功放电路的常规标准品语音芯片,价格便宜,性价比极高的OTP芯片,可存储3-6秒声音,音质效果好,贴片八脚出货。共有3个I/O口,其中1个声音触发按键key1,1个三级音量调节键io1,1个Output输出信号io2,可以用来连马达反馈信号或闪灯,外围电路简单,仅需一颗104电容,产品方案成本极低。

芯片 常规产品型号 方案描述(系列功能相同)   其他型号 方案分类描述 价格
三秒 AC8VM(01-99) 动物叫和最常用标准品
Voice Mini。
= AC3PQ(01-FF) 其他3秒内常规功能方案,功能定制 0.38
六秒 AC8VC(01-99) 6秒标准带音量控制
Volumn Control。
= AC6TE(01-FF) 标准品通用特别定制方案编号 0.52
30秒 AC8YX(01-99) 常规音效命名音量
YINXIAO
= AC9GD(01-FF) 最长30秒,常规大容量秒数特价通用方案 0.88

AC8VM/AC8VC/AC8YX这三个系列的芯片接线图和脚位固定,AC8开头不再进行功能更改,产品脚位和功能固定。
AC8VM和AC3PQ是同一颗OTP芯片,AC8VC和AC6TB是同一颗OTP芯片,AC8YX和AC9GD是同一颗OTP芯片,

120救护车报警声 / ac8vc11语音IC 支持硬封装SOP8贴片封装形式,应用线路极其简单,2V低电压仍能正常发声,3V和4.5以下供电时仅需一颗104电容,复位和内部供电方面稳定,语音效果输出稳定。

声音输出支持DAC功放电路和PWM直推喇叭两种模式:
(ac8vc11标准方案为DAC单路输出接功放电路 / 标准接线电路,播放键音量键和闪灯 )
其他功能(非标准功能)需有订单定制开发。
1),DAC输出,外接功放推大功率的喇叭,适合需要音量大的场合,DAC情况下,需要调整合适的功放电路。否则在功放芯片的放大功率倍数影响下,音量调节等级变化可能会不明显。应用方案例如:倒车请注意,鞭炮声,电量不足请充电,警报音。
2),无需功放电路时建议选择选择PWM(内置0.25W放大功率)直推喇叭输出,音量调节大小等级明显。应用方案例如:门铃叮咚,自然声等。

芯片基本特性参数:

强大的价格优势,单价0.52元,高性价比的不二选择

120救护车报警声 常规标准品声音芯片声音内容:

1 120救护车报警声acacacjiuhuchebaojingsheng

全部试听请点击下载:      常规标准品语音IC ac8vc11下载 右键可另存为


120救护车报警声常规标准品OTP芯片 / SOP8贴片八脚的基本特性参数和优势:

工作电压: VDD: DC 2 ~ 5V,建议3V和4.5V,语音芯片的最优电压选择。
静态电流: Isb ≤1uA @3V
工作电流: (无负载) Iop: 1mA @3V
内置震荡电电阻:INT_OSC: +/- 1.5% 误差
IO输出电流:Ios: 30mA @3V

支持喇叭和蜂鸣片:喇叭是8欧0.25W 范围 : 0.25W-1W的喇叭都行.
无需外加震荡电阻,Rosc脚悬空。
提供多种产品选择方案,出货形式选择多:
SOP8贴片八脚硬封装(150mil)交货。

无需再等待掩膜的OTP标准成品芯片。价格成本便宜,是性价比最佳的解决方案,
同时高bit比特率的声音输出,为音质效果和产品市场打下了良好的基础。

更多标准产品,请进


其他方案说明:

1)具体应用模式见每个独立方案的产品资料.
2)功放推喇叭:适合需要音量大的场合,DAC情况下,需要调整合适的功放电路。否则在功放芯片的放大功率倍数影响下,音量调节等级变化可能会不明显。
3) 默认音量最大。

出货方式:贴片八脚SOP8 / 150mil出货,3-7天交货。。

ac8vc11120救护车报警声应用模式:

一,常规应用模式1,(如倒车请注意,警报)DAC输出带音量调节:

触发方式: KEY1:L/U/I, (播放键,倒车请注意,长按长响,不可打断)
触发方式: IO1: E/U/R, (三级音量调节按键,或者其他按键功能)
输出信号: IO2: LED灯脚: 3HZ节奏(一秒闪烁三下,Sink与正极接灯)

需加功放的产品方案请选择DAC模式接灯

AC8VC标准OTP语音芯片IC接线图DAC后接功放电路



标准OTP芯片接线图1





更多芯片电气特性参数请访问:AC8VC产品资料


ac8vc11音效OTP芯片软封装SOP8脚位图 (供参考)






ac8vc11 / SOP8
常规标准品贴片8脚

AC8VC - SOP8 mil150 贴片八脚



最常用最常见的硬封装形式:

贴片八脚SOP8封装

Sop8封装规格(150Mil)


PIN
NAME
1
Key0
2
IO1
3
IO2
4
VSS
5
NC
6
PWM1
7
VDD
8
PWM2 / Dac

正负极Vdd,VSS之间必须接104电容。




脚 位 符 号 描 述 1 Key0 触发按键Key0 2 IO1 声音选择脚IO1 3 IO2 反馈脚位,闪灯脚3HZ 4 VSS 电源负极,接地 5 Test(NC) 悬空 6 PWM1 声音输出,PWM1喇叭 7 VDD 电源正极 8 PWM2 / DAC 声音输出,DAC或PWM2喇叭



标准品OTP芯片 / 警报提醒芯片常见应用场合:

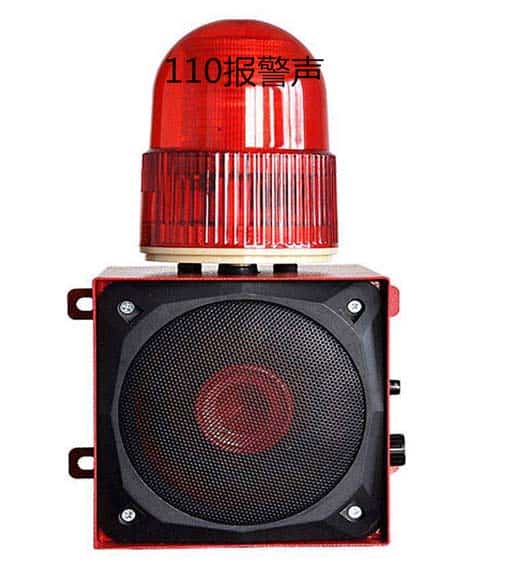

1,声光报警器(Audible and visual alarm)又叫声光警号,是一种用在危险场所,通过声音和各种光来向人们发出示警信号的一种报警信号装置。防爆声光报警器适用于安装在爆炸性气体环境场所,还可使用于石油、化工等行业具有防爆要求的1区及2区防爆场所,可以露天、室外使用。
2, 车辆防盗系统,高音报警系统,工业电子警报器 矿用报警装置。
3, 家庭防盗系统,燃气安全报警,消防车火警119,消防安全报警系统等等等等
120救护车报警声警报提醒芯片
4, 相关图样:

高音报警系统 车辆防盗系统 工业电子警报器 声光报警器




SOP8贴片芯片封装尽寸大小(SOP SIZE):

SOP8贴片芯片封装尽寸大小(SOP SIZE):

常规标准品闪灯输出状态OTP IC Output status (Default:3HZ):

A. Stand by Status. (High/Low Status):
(1). Busy_High active : 播放时输出高电平。(Drive输出)
(2). Busy_Low active : 播放时输出低电平。(Sink输出)
B. Busy Low Active, Stop Low Pulse. 停止播放时输出低电平脉冲。
C. Busy High Active, Stop High Pulse. 停止播放时输出高电平脉冲。
D. LED Flash at 6 Hz. 播放时 LED 6Hz Sink输出闪烁。
E. LED Flash at 3 Hz. 播放时 LED 3Hz Sink输出闪烁。
F. LED Flash at 12 Hz. 播放时 LED 12Hz Sink输出闪烁。
G. QIO signal Arbitrary Output with voice. 随音乐节奏闪烁。


短秒数语音输出状态Ding Dong IC

Note注意事项:
3Hz是指以 6kHz采样率声音 的播放速度时LED闪烁的频率;不同的播放速度,LED闪烁的频率也会不同。
*** Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
