门铃芯片可替代兼容方案参考(PCB设计预留替代) 　

门铃芯片可替代兼容方案资料:贴片八脚推荐新的AC3CM12/13,量大预定单价0.28
AC8VM12和AC3CM12/13两颗芯片效果和功能相同，仅硬件特性不同，各具特色。（附PCB兼容方案）
音乐的贴片八脚叮咚门铃芯片推荐AC8DD12,量大预定单价0.28
叮咚声效果功能再升级，支持DAC和音量调节AV8VC12，全新的叮咚效果。悦耳动听 新叮咚音效下载

效果和功能不变的情况下的低成本替代兼容方案，给客户带来更多的选择，成本更低，供货选择性更多。
仅需要在PCB设计时预留好线路位置，通过一颗0欧电阻撘线，多一种选择，多一份放心。
由于芯片选择不同，物理特性也不相同，效果会稍微有些区别，各具特色。
客户仅可以在测试样品的情况下选择使用。

AC3CM13 贴片叮咚3声门铃芯片是一颗常规的叮咚三声门铃音乐，共有3首叮咚，芯片第一脚是叮咚2声，第二脚是叮咚1声，第三脚是叮咚3声，直接驱动喇叭的叮咚门铃芯片,音质效果好，音量大声音逼真。
共有3个I/O口,其中Pin1叮咚2声DD2, Pin2叮咚1声DD1, Pin3叮咚3声DD3,让您能感受到现场乐器的真实感。

原理图详细资料下载，请参考AC3CM13/12原理图PDF文件。

强大的价格优势，AC3CM12量大预定单价低至0.28元，高性价比的不二选择

叮咚门铃芯片SOP8贴片八脚曲目列表：叮咚声效果再升级，支持DAC和音量调节见AV8VC12，全新的叮咚效果。悦耳动听！
新叮咚音效下载

1 叮咚两声/ 叮咚1声 DingDong DingDong 2 叮咚/ 叮咚2声 DingDong

全部试听请点击下载：      叮咚门铃芯片IC AC8VM12下载　右键可另存为　　

常用AC3CM13可替代方案参考(PCB设计预留，叮咚三声门铃芯片AC3CM13)：

AC3CM13有着更低的产品成本，音源和功能相同于OTP芯片AC8VM12，可兼容替代。

但芯片本身的物理特性不同，效果存在差异，各具特色。

低成本门磁警报叮咚芯片的替代兼容方案，给客户带来更多的选择，成本更低，供货选择性更多。

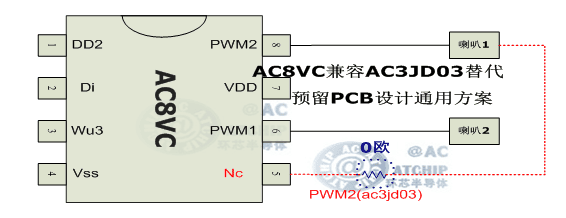

常用AC3JD03可替代方案参考(PCB设计预留，DAC应用预留AC8VC)：

AC3JD03有着更低的产品成本，音源和功能相同于OTP芯片AC8VM和AC8VC产品系列！可兼容替代。

但芯片本身的物理特性不同，效果存在差异，各具特色。

叮咚门铃IC / 叮咚门铃芯片SOP8贴片八脚的优势：　　　

更多叮咚语音产品（AC8VM系列）：
1，叮咚一声，带三级音量控制AC8VC01 （AC8VC系列）。
2，叮咚两声，带三级音量控制AC8VC02 （AC8VC系列）。
3，叮咚一声两声，带三级音量控制AC8VC12 （AC8VC系列）。

更多标准产品，请进

语音门铃音乐IC / 门铃语音芯片2首常见应用场合： 　　　　　

可视门铃，楼宇对讲，无线门铃，高端门铃产品，门内外语音对讲，智能猫眼可视门铃，可视对讲门铃，可视对讲系统,楼宇可视对讲，楼宇对讲，别墅可视对讲系统，猫眼门铃。
无线可视门铃是一款电子设备，具备“集体化控制”独特优势的双向智能网络控制系统平台，完全依照人们的需求以及现代家居生活需要而研发。无线可视门铃简介无线可视门铃英文名称是 wireless Video door phone或wireless Video door bell。

4, 相关图样：

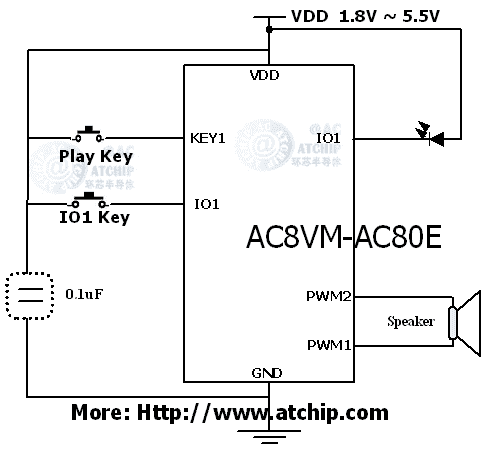

AC8VM12语音门铃IC芯片接线图PWM直推喇叭

AC8VM系列通用产品资料，供参考。

/// 最常见语音芯片COB软封装形式

AC8VM12 封装形式DIP8 / SOP8

AC8VM12- SOP8 叮咚门铃芯片IC OTP 8脚硬封装芯片资料

最常用最常见的硬封装形式： 直插八脚DIP8封装和 贴片八脚SOP8封装 To为3Hz功能 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 　　　　 PIN NAME 1 Key1 2 IO1 3 Test(NC) 4 VSS 5 Rosc 6 PWM2 7 VDD 8 PWM1

叮咚门铃芯片输出状态Ding Dong IC Output status (for To):

A. Stand by Status. (High/Low Status)：
(1). Busy_High active : 播放时输出高电平。(Drive输出)
(2). Busy_Low active : 播放时输出低电平。(Sink输出)
B. Busy Low Active, Stop Low Pulse. 停止播放时输出低电平脉冲。
C. Busy High Active, Stop High Pulse. 停止播放时输出高电平脉冲。
D. LED Flash at 6 Hz. 播放时 LED 6Hz Sink输出闪烁。
E. LED Flash at 3 Hz. 播放时 LED 3Hz Sink输出闪烁。
F. LED Flash at 12 Hz. 播放时 LED 12Hz Sink输出闪烁。
G. QIO signal Arbitrary Output with voice. 随音乐节奏闪烁。

Note注意事项:
是指以 6kHz 的播放速度时LED闪烁的频率；不同的播放速度，LED闪烁的频率也会不同。
*** Note: LED 3Hz / 6Hz / 12Hz flash rate at 6kHz sample.
All output pins support large-current output and can directly drive high brightness LED. (Iol=20mA @VDD=3V)
所有的输出脚都可提供大电流來直推高亮度LED。(Iol=20mA @VDD=3V)

更多音乐芯片IC产品如:圣诞音乐ic系列,情歌音乐ic系列,儿歌音乐ic系列,门铃音乐IC系列,水晶圣诞音乐等等
请访问:http://www.atchip.com/musicic.asp

相关产品：

AC80M12-电话铃音12首   AC8DC03-圣诞三首3首 AC8DB10-和弦音乐闹钟10首   AC80E12-儿歌12十二首

AC8FM28-门铃二十八首   AC8DC18-圣诞28首十八首   AC8DC20-圣诞20首(水晶音乐系列二十首)

AC8DML1-叮咚一声   AC80M02-语音叮咚二声   MusicIC音乐芯片   AC8DM03-最常见的三声门铃三首

BabaCarrierIC童车芯片   AC8DME2-音乐叮咚二声   AC3Y710-警报声音效片   ChristmasIc圣诞芯片

AC8FM16-4和弦16首   AC8FM58-和弦58首门铃   DoorbellIC门铃芯片    AC8DD12-叮咚门铃芯片

AC3JD03门磁警报叮咚   AC8JM20-门磁门铃20手   AC8DM18-双音门铃18首   AC3CM13-三声叮咚芯片

AC3M01单音警报   AC3L710-门磁警报音效片   AC9561-四声警报芯片   AC8DM63-门铃芯片63首

AC3W830防狼器报警芯片   门磁警报芯片选型   录放芯片-ISDic   AC3CM12-语音叮咚芯片

以上产品均可配常规COB出货,挤压盒PCB板,直插单面PCB等,如:

AC80E5常规6脚语音芯片COB   AC80F直插常规5脚语音芯片COB   AC80J挤压盒COB板.

ICdip8封装和线路板   ICsop8封装和线路板   AC90A门铃10脚COB板.

环芯公司销售团队竭诚为您服务，同时我们将以最好的产品质量和价格为您和您的企业带来更好的产品和效益。
欢迎来电咨询!

本着平等互惠原则，期待与您携手合作，共创辉煌。

门铃芯片可替代兼容方案参考(PCB设计预留替代)        叮咚语音门铃芯片 / AC3CM13 vs AC8VM12
